「減速機のウォームホイールが摩耗した。同じ物を手配したいが、型番の意味がわからない」「AGとBGはどちらでもいいのか」。この記事は、設備保全の担当者や小型機械の設計者に向けて、小原歯車工業（KHK）のウォームホイールを型番から正しく選ぶ方法をまとめたものです。トラスコ中山（オレンジブック）経由で手配できる36型番の早見表、相手ウォームとの組み合わせルール、交換時の確認手順まで、現品を手に取りながら読み進められる構成にしています。
結論：ウォームホイール選びは「4つをそろえる」だけ
- 1モジュール：相手ウォームと同じ値。型番の型式記号の直後の数字（AG2-30R1なら2）。
- 2ねじれ方向：R（右）かL（左）。相手ウォームと同じ向き。
- 3条数：R1なら1条、R2なら2条。相手ウォームと同じ条数。減速比＝歯数÷条数。
- 4型式の組み合わせ：KHKはSWG–AG、KWG–AGF、KWGDL–AGDL、SW–BG／CGが組み合わせ。
交換の場合は、さらに歯数と穴径・キー溝を現品に合わせます。歯数を変えると中心距離が変わるため、既存の歯車箱では同じ歯数を選ぶのが基本です。
1KHKのウォームホイールとは｜トラスコ中山で買える理由
KHKは、埼玉県に本社を置く歯車メーカー・小原歯車工業のブランドです。平歯車、はすば歯車、かさ歯車、ウォームギヤなど標準歯車を幅広く在庫販売していて、設計者が「カタログから選んですぐ使える歯車」として指名することの多いメーカーです。
工具・工場用品の卸であるトラスコ中山は、自社カタログ「オレンジブック」でKHKの標準歯車を取り扱っています。そのため、商品名が「オレンジブック トラスコ中山 KHK ウォームホイール」となっている販売ページが多く、「トラスコ中山 KHK」で検索して型番を探す保全担当者が少なくありません。同じくオレンジブックで扱われている協育歯車工業（KG）のウォームホイールも、この記事では合わせて紹介します。
ウォームギヤの基本：何ができる歯車か
ウォームギヤは、ねじ状の「ウォーム」と、それにかみ合う「ウォームホイール」の組み合わせです。軸が直角に食い違って配置され、1段で10:1〜60:1といった大きな減速比を取れるのが特長。コンベヤ、昇降装置、回転テーブル、開閉機構など、コンパクトに大きく減速したい場所で使われます。一方、歯面が滑りながらかみ合うため摩擦が大きく、潤滑の管理が寿命を左右します。ホイールに青銅系の材料が使われるのは、鋼製のウォームとの組み合わせで摩耗や焼付きを抑えるためです。
楽天市場KHK ウォームホイール AG2-30R1（モジュール2・歯数30・右ねじれ1条）
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →トラスコ中山の取扱商品をまとめて見る
歯車以外の工場用品・保全用品も、トラスコ中山の商品一覧から探せます。
2型番の読み方｜AG2-30R1を分解する
KHKの型番は、仕様がそのまま並んだ「読める型番」です。現品の刻印やラベル、図面の部品表に書かれた型番を分解すれば、注文すべき1個が特定できます。
例：AG2-30R1
- AG：型式（材質・精度・相手ウォームが決まる）
- 2：モジュール（歯の大きさ）
- 30：歯数
- R：ねじれ方向（R＝右、L＝左）
- 1：条数（相手ウォームのねじ山の数）
- J25（付く場合）：穴加工済みJシリーズ・穴径25mm
減速比は「歯数÷条数」
型番から減速比もすぐに計算できます。ウォームが1回転すると、ホイールは条数と同じ歯数分だけ進みます。したがって減速比＝ホイールの歯数÷条数。AG4-20R1なら20:1、同じ歯数でも2条のAG4-20R2なら10:1です。モーター回転数が1,500min⁻¹なら、出力軸はそれぞれ75min⁻¹と150min⁻¹になります。
| 型番例 | 歯数 | 条数 | 減速比 | 入力1,500min⁻¹のときの出力 |
|---|---|---|---|---|
| AG4-20R2 | 20 | 2 | 10:1 | 150min⁻¹ |
| AG4-20R1 | 20 | 1 | 20:1 | 75min⁻¹ |
| AG2-30R1 | 30 | 1 | 30:1 | 50min⁻¹ |
| AG4-60R1 | 60 | 1 | 60:1 | 25min⁻¹ |
楽天市場KHK ウォームホイール AG4-20R1（モジュール4・歯数20・右ねじれ1条）
型番：AG4-20R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG4-20R2（モジュール4・歯数20・右ねじれ2条）
型番：AG4-20R2
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →KG（協育歯車）の型番の読み方
協育歯車のGシリーズは表記が少し異なります。G2A30R1=18なら、2がモジュール、30が歯数、R1が右ねじれ1条。「=18」は商品名に穴径φ18と併記されている穴径の表記です。「-12」のようにハイフンで終わる型番は表記ルールが異なるため、穴の仕様は商品ページで確認してください。
3種類と材質の違い｜AG・AGF・AGDL・BG・CG・KG
型式の違いは、材質・精度・歯の基準断面・相手ウォームの違いです。型式が違うと相手ウォームも変わるので、交換のときは現品と同じ型式を選ぶのが原則です。
| 型式 | 材質 | 精度（KHK W002） | 相手ウォーム | 特長 |
|---|---|---|---|---|
| AG | アルミニウム青銅 CAC702 | 2級 | SWG | 品揃えが豊富な標準品。耐摩耗性に優れる |
| AGF | アルミニウム青銅 CAC702 | 2級 | KWG（歯研） | 歯研ウォームと組み、コンパクトな設計が可能 |
| AGDL | アルミニウム青銅 CAC702 | 2級 | KWGDL（複リード） | 中心距離を変えずにバックラッシ調整が可能 |
| BG | リン青銅 CAC502 | 4級 | SW | CGと互換。CGから置き換えて強度アップ |
| CG | 鋳鉄 FC200 | 4級 | SW | 価格を抑えた一般普及タイプ |
| KG Gシリーズ | アルミニウム青銅系 | メーカー資料で確認 | KGのウォーム | 協育歯車工業の製品。同社ウォームと組み合わせる |
※KHKの仕様はメーカー公表値・販売店の仕様表をもとに記載。AG・AGF・AGDLは軸直角方式・歯直角圧力角20°、BGは歯直角方式・歯直角圧力角14°30′です。
AGF：歯研ウォームと組む高精度タイプ
AGFは、歯面を研削仕上げした軸付きの歯研ウォームKWGと組み合わせるホイールです。ウォームの基準円直径が小さいため、ホイールとの組立距離をコンパクトに設定できます。
AGDL：バックラッシを後から詰められる複リード
複リードウォームギヤは、ウォームの左右の歯面でリード（進み）がわずかに違う構造です。ウォームを軸方向にずらすと歯の厚みが変わるため、歯車箱の中心距離を変えずにバックラッシを調整できます。位置決め精度が求められる割出し装置や、長期使用で摩耗したバックラッシを詰め直したい機械に向きます。

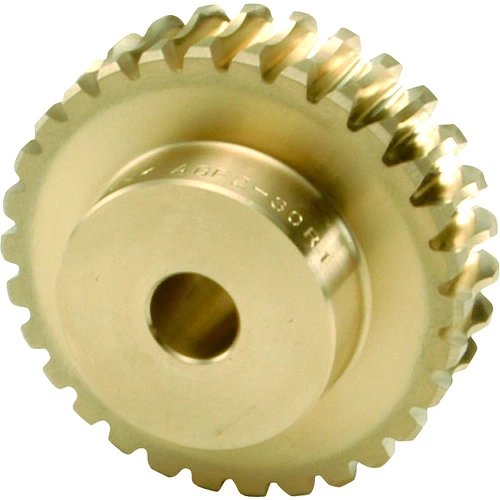

楽天市場KHK ウォームホイール AGF6-20R1（モジュール6・歯数20・右ねじれ1条）
型番：AGF6-20R1
アルミニウム青銅製・KHK2級。歯研ウォームKWGと組み合わせ、コンパクト設計向き。
価格・在庫を見る →

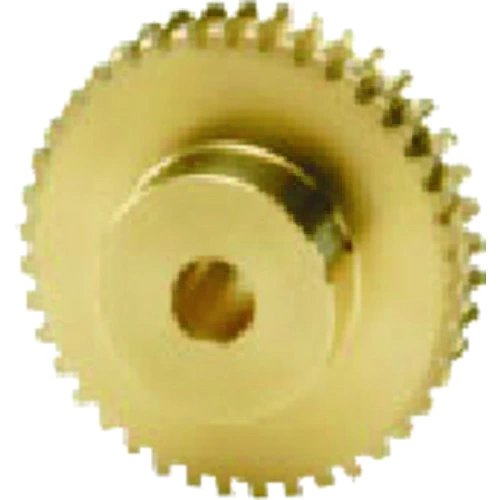

楽天市場KHK ウォームホイール AGDL2-60R1（モジュール2・歯数60・右ねじれ1条）
型番：AGDL2-60R1
複リード。中心距離を変えずにバックラッシを調整できる。相手はKWGDL。
価格・在庫を見る →BGとCG：SWウォームと組む普及タイプ
BGとCGはどちらもS45C製のSWウォームと組み合わせます。CGは鋳鉄製で価格を抑えたタイプ、BGはリン青銅製で耐摩耗性に優れたタイプです。メーカーはBGがCGと互換性があり、置き換えで強度を上げられるとしています。CGの摩耗が早い装置では、次の交換からBGに切り替える選択肢があります。型番末尾にJ25が付くBG3-20R1J25は、穴径やキー溝をKHK規格で加工済みのJシリーズ。届いてすぐ軸に組み付けられます。

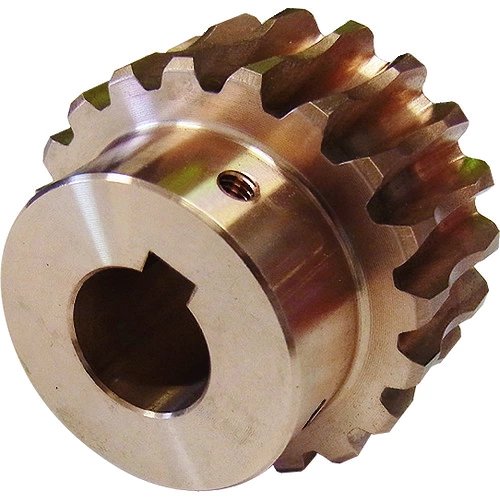

楽天市場KHK ウォームホイール BG3-20R1J25（モジュール3・歯数20・右ねじれ1条）
型番：BG3-20R1J25
リン青銅（CAC502）製・KHK4級。相手はSW。CGから置き換えて強度アップ。穴・キー溝加工済みのJシリーズ（穴径25mm）。
価格・在庫を見る →

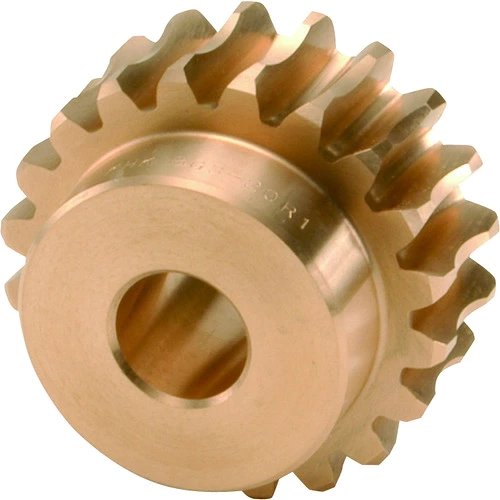

楽天市場KHK ウォームホイール BG5-20R1（モジュール5・歯数20・右ねじれ1条）
型番：BG5-20R1
リン青銅（CAC502）製・KHK4級。相手はSW。CGから置き換えて強度アップ。
価格・在庫を見る →

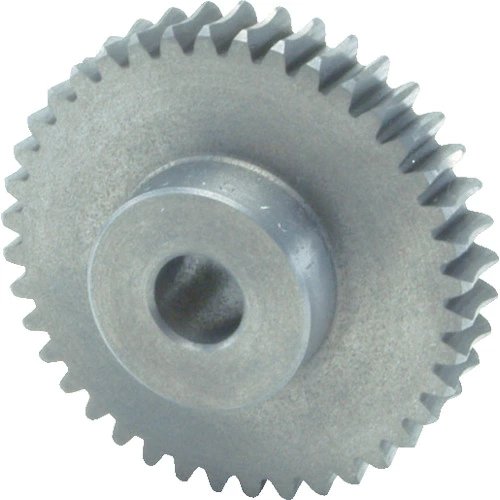

楽天市場KHK ウォームホイール CG3-40R1（モジュール3・歯数40・右ねじれ1条）
型番：CG3-40R1
鋳鉄（FC200）製・KHK4級。相手はSW。価格を抑えた普及タイプ。
価格・在庫を見る →

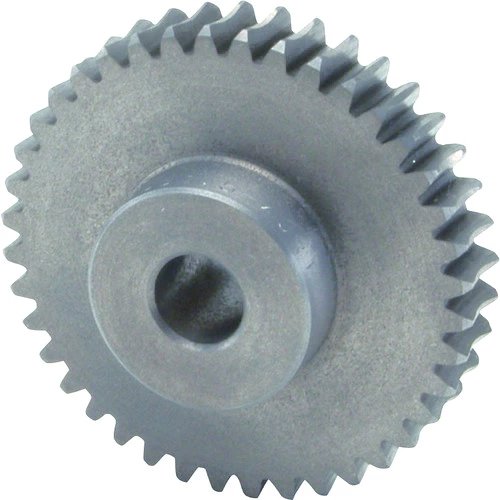

楽天市場KHK ウォームホイール CG6-60R1（モジュール6・歯数60・右ねじれ1条）
型番：CG6-60R1
鋳鉄（FC200）製・KHK4級。相手はSW。価格を抑えた普及タイプ。
価格・在庫を見る →KG（協育歯車）Gシリーズ
協育歯車工業のGシリーズは、当店ではモジュール1と2の小型サイズを取り扱っています。=12・=15のように穴径がわかる型番なら、軸径に合わせてそのまま選べます。相手は同じKGのウォームを使い、KHKのウォームと混在させないでください。
楽天市場KG ウォームホイール G2A20R1=15（モジュール2・歯数20・右ねじれ1条）
型番：G2A20R1=15
協育歯車（KG）のアルミニウム青銅系ホイール。相手は同社のウォーム。
価格・在庫を見る →

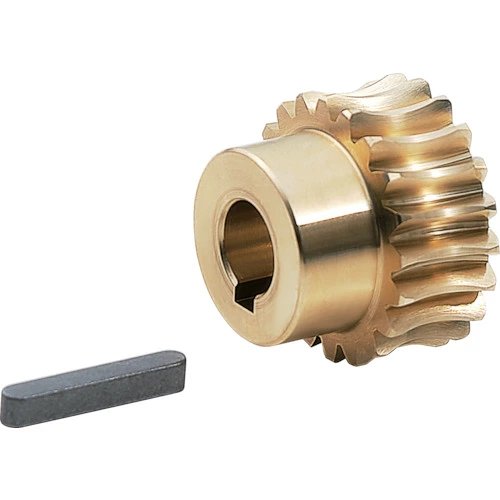

楽天市場KG ウォームホイール G2A20R2=15（モジュール2・歯数20・右ねじれ2条）
型番：G2A20R2=15
協育歯車（KG）のアルミニウム青銅系ホイール。相手は同社のウォーム。
価格・在庫を見る →
楽天市場KG ウォームホイール G1A50R1=12（モジュール1・歯数50・右ねじれ1条）
型番：G1A50R1=12
協育歯車（KG）のアルミニウム青銅系ホイール。相手は同社のウォーム。
価格・在庫を見る →
楽天市場KG ウォームホイール G2A25R1-12（モジュール2・歯数25・右ねじれ1条）
型番：G2A25R1-12
協育歯車（KG）のアルミニウム青銅系ホイール。相手は同社のウォーム。
価格・在庫を見る →
楽天市場KG ウォームホイール G2A30R2-12（モジュール2・歯数30・右ねじれ2条）
型番：G2A30R2-12
協育歯車（KG）のアルミニウム青銅系ホイール。相手は同社のウォーム。
価格・在庫を見る →4相手ウォームとの組み合わせルール
ウォームホイールは単体では使えません。相手のウォームと「かみ合う条件」がそろって初めて機能します。メーカーの注意書きでも、同じねじれ方向・同じ条数の組み合わせで使うよう明記されています。
| そろえる項目 | 確認方法 | そろわないと |
|---|---|---|
| モジュール | 型番の型式記号の直後の数字 | 歯の大きさが合わず、かみ合わない |
| ねじれ方向（R/L） | 型番のR・L。現品は歯すじの傾きで判断 | かみ合わない |
| 条数 | 型番のR1・R2。ウォームはねじ山の本数 | かみ合わない／減速比が変わる |
| 型式の組み合わせ | SWG–AG、KWG–AGF、KWGDL–AGDL、SW–BG・CG | 歯形・圧力角が合わず、当たりが悪化 |
| 中心距離（組立距離） | カタログの組立距離に合わせて軸間を設計 | バックラッシ過大・過小、偏摩耗 |
⚠ 注意
左ねじれ（L）が必要なケース
ウォームギヤの大半は右ねじれですが、装置の回転方向や配置の都合で左ねじれが使われていることがあります。交換で注文する前に、現品の型番にLが入っていないかを必ず確認してください。歯車の軸を縦にして置いたとき、歯すじが右上がりなら右ねじれ、左上がりなら左ねじれです。

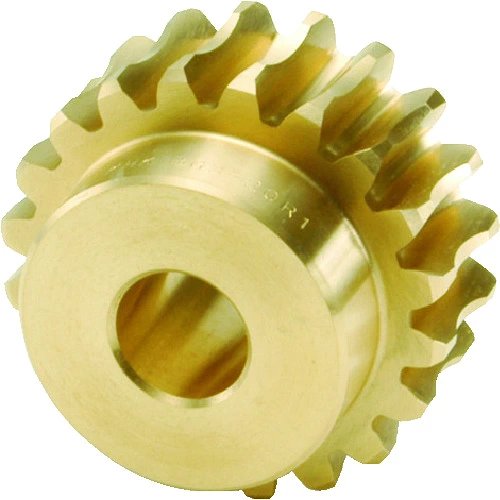

楽天市場KHK ウォームホイール BG3-20L1（モジュール3・歯数20・左ねじれ1条）
型番：BG3-20L1
リン青銅（CAC502）製・KHK4級。相手はSW。CGから置き換えて強度アップ。
価格・在庫を見る →

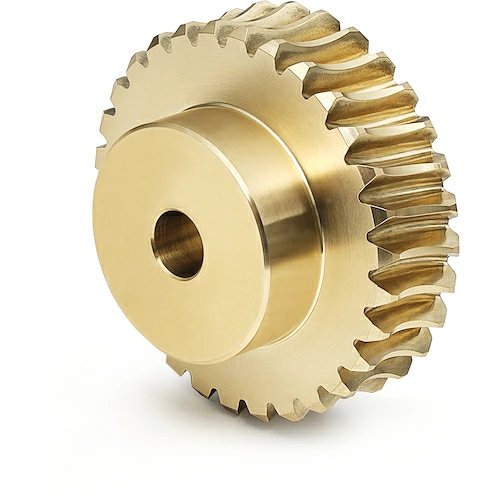

楽天市場KG ウォームホイール G2A30L1-12（モジュール2・歯数30・左ねじれ1条）
型番：G2A30L1-12
協育歯車（KG）のアルミニウム青銅系ホイール。相手は同社のウォーム。
価格・在庫を見る →
楽天市場KG ウォームホイール G2A30R1=18（モジュール2・歯数30・右ねじれ1条）
型番：G2A30R1=18
協育歯車（KG）のアルミニウム青銅系ホイール。相手は同社のウォーム。
価格・在庫を見る →5モジュール・歯数・減速比の選び方と36型番早見表
新しく設計する場合は、必要な減速比とトルクから歯数・条数・モジュールを決めます。モジュールが大きいほど歯が大きく強くなり、ホイールの外径も大きくなります。AG系（軸直角方式）なら、ホイールの基準円直径はおおよそモジュール×歯数。AG2-30なら約60mm、AG4-60なら約240mmです。
| モジュール | サイズ感 | 向く用途の例 |
|---|---|---|
| m1〜1.5 | 小型（基準円 約50〜90mm） | 小型の送り機構、計測・検査装置、ダンパー開閉 |
| m2〜2.5 | 中型（基準円 約40〜150mm） | コンベヤ、回転テーブル、小型昇降装置 |
| m3〜6 | 大型（基準円 約60〜360mm） | 大型昇降装置、ゲート開閉、重量物の回転 |
※基準円直径は本記事掲載の型番（歯数20〜60）での概算です。強度・許容トルクはメーカーカタログの強度計算値で確認してください。
小型：m1〜1.5
歯数50〜60で大きな減速比を取りつつ、外径を抑えたいときのサイズです。小型モーターの回転を大きく落とし、ゆっくり動かす機構に向いています。
楽天市場KHK ウォームホイール AG1-50R1（モジュール1・歯数50・右ねじれ1条）
型番：AG1-50R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG1-60R1（モジュール1・歯数60・右ねじれ1条）
型番：AG1-60R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG1.5-60R1（モジュール1.5・歯数60・右ねじれ1条）
型番：AG1.5-60R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →中型：m2〜2.5
もっとも出番の多いサイズ帯です。同じm2.5でも歯数30・40・50・60がそろい、1条と2条も選べます。ここで注意したいのが、歯数を変えると中心距離も変わること。既存の歯車箱で「減速比だけ変えたい」と歯数違いのホイールに替えても、軸間距離が合わずに組めません。減速比を変えたい場合は、同じ歯数で条数を変える（R1→R2）方法を、相手ウォームの交換とセットで検討します。
楽天市場KHK ウォームホイール AG2-30R2（モジュール2・歯数30・右ねじれ2条）
型番：AG2-30R2
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG2-60R1（モジュール2・歯数60・右ねじれ1条）
型番：AG2-60R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG2.5-30R1（モジュール2.5・歯数30・右ねじれ1条）
型番：AG2.5-30R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG2.5-30R2（モジュール2.5・歯数30・右ねじれ2条）
型番：AG2.5-30R2
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG2.5-40R1（モジュール2.5・歯数40・右ねじれ1条）
型番：AG2.5-40R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG2.5-50R1（モジュール2.5・歯数50・右ねじれ1条）
型番：AG2.5-50R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG2.5-60R1（モジュール2.5・歯数60・右ねじれ1条）
型番：AG2.5-60R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →大型：m3以上
重量物の昇降や大きなトルクを伝える装置に使うサイズです。歯数20の2条（10:1）から歯数60の1条（60:1）まで、用途に応じて選べます。
楽天市場KHK ウォームホイール AG3-20R1（モジュール3・歯数20・右ねじれ1条）
型番：AG3-20R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG3-20R2（モジュール3・歯数20・右ねじれ2条）
型番：AG3-20R2
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG3-30R1（モジュール3・歯数30・右ねじれ1条）
型番：AG3-30R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG3-60R1（モジュール3・歯数60・右ねじれ1条）
型番：AG3-60R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →36型番早見表（モジュール別）
型番の下に、減速比とねじれ方向・条数を添えました。タップで商品ページへ移動します（表は横スクロール可）。
| モジュール | KHK AG（アルミ青銅・2級） | KHK AGF・AGDL・BG・CG | KG Gシリーズ |
|---|---|---|---|
| m1 | — | ||
| m1.5 | — | — | |
| m2 | |||
| m2.5 | — | — | |
| m3 | — | ||
| m4 | — | — | |
| m5 | — | — | |
| m6 | — | — |
6摩耗したホイールの交換手順と現品の確認方法
交換のサイン
- 運転中の異音（うなり音・打音）が大きくなった
- 出力軸のガタ（バックラッシ）が増えた
- 歯面に段付き摩耗や欠け、ピッチングがある
- 潤滑油に金色・茶色の金属粉が混じる
- 停止位置がずれる、送り量が安定しない
- ギヤボックスの温度が以前より高い
型番がわからないときの確認手順
- 1図面・部品表を確認：装置の図面や保全台帳に型番が残っていれば、それが最も確実。
- 2現品の刻印を確認：ハブ側面などに型番が刻印されていることがある。油汚れを落として確認する。
- 3歯数を数える：1本目にマーカーで印を付け、一周数える。
- 4外径を測ってモジュールを推定：AG系なら外径÷(歯数＋2)がおおよそのモジュール。カタログの外径表と照合する。
- 5ねじれ方向と条数を確認：歯すじの傾きで右・左を判断。相手ウォームのねじ山の本数が条数。
- 6穴径・キー溝を測る：下穴品を選ぶ場合は追加工が必要。穴加工済み品なら寸法が合うか確認。
⚠ 注意
ホイールだけ替えるか、ウォームもセットで替えるか
ホイールは青銅系、ウォームは鋼製のため、先に摩耗するのは通常ホイールです。ただしウォームの歯面に段付きや傷が出ていると、新しいホイールとの当たりが悪くなり、早期摩耗の原因になります。ウォームの歯面を指でなぞって段差を感じる場合は、セットでの交換をおすすめします。交換後は潤滑油を入れ替え、慣らし運転で当たりを確認しましょう。
たとえば現品がAG4-30R1なら、同じAG4-30R1を手配するのが基本です。同じm4でも歯数40・50・60のホイールは外径も中心距離も変わるため、既存の歯車箱には組めません。
楽天市場KHK ウォームホイール AG4-30R1（モジュール4・歯数30・右ねじれ1条）
型番：AG4-30R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →

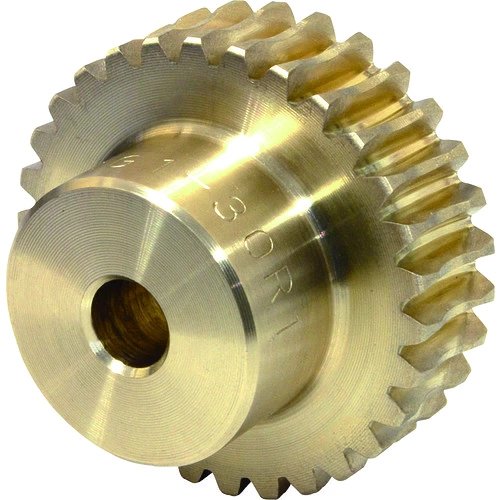

楽天市場KHK ウォームホイール AG4-30R2（モジュール4・歯数30・右ねじれ2条）
型番：AG4-30R2
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG4-40R1（モジュール4・歯数40・右ねじれ1条）
型番：AG4-40R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG4-50R1（モジュール4・歯数50・右ねじれ1条）
型番：AG4-50R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →
楽天市場KHK ウォームホイール AG4-60R1（モジュール4・歯数60・右ねじれ1条）
型番：AG4-60R1
アルミニウム青銅（CAC702）製・KHK2級。相手ウォームはSWG。
価格・在庫を見る →分解・組立に使う工具をそろえる
六角レンチ、スパナ、プライヤー、ハンマーなど、ギヤボックスの分解・組立に使う手作業工具を掲載しています。
分解した部品を広げる作業台
ギヤボックスを分解するときは、部品を順番に並べられる広い作業面があると組立ミスを防げます。
7長持ちさせる潤滑と点検
ウォームギヤは歯面が滑りながら力を伝えるため、ほかの歯車より発熱と摩耗が起きやすい構造です。メーカーの強度計算も、極圧添加剤入りの適正粘度のギヤ油による油浴潤滑を前提にしています。グリースを塗っただけで高速・連続運転すると、計算上の寿命は期待できません。
| 点検項目 | 目安・ポイント |
|---|---|
| 油量 | 油面計・検油窓で規定量を確認。不足は焼付きの原因 |
| 油の状態 | 変色、金属粉、乳化（水の混入）がないか |
| 油の交換 | 装置メーカーの指定周期で交換。ホイール交換時は必ず入れ替え |
| 温度 | ケースを触れないほど熱い場合は、潤滑不足・過負荷を疑う |
| バックラッシ | 出力軸のガタを定期的に測り、増え方の傾向を記録 |
✓ 軸受とスラストにも注意
8保全作業をはかどらせる道具と予備品管理
ウォームホイールは、壊れてから手配すると装置が止まる期間が長くなる部品です。重要設備に使っている型番は予備品を1個持っておくだけで、復旧時間を大きく縮められます。予備のホイール、キー、止め輪、軸受などは、装置ごとにまとめて保管すると、交換作業の段取りが早くなります。
| 場面 | あると便利な物 | 理由 |
|---|---|---|
| 予備品の保管 | パーツケース | 装置名・型番ラベルを付けて、キーや止め輪と一緒に管理 |
| 現場への持ち出し | 工具箱 | 交換に使う工具一式を1箱にまとめ、忘れ物を防ぐ |
| 巡回・段取り | ツールワゴン | 工具と部品、ウエス、油を載せて現場を回れる |
| 重いギヤボックスの移動 | 運搬台車 | 大型モジュールのギヤボックスは重量物。腰を痛めない |
予備ギヤ・キー・止め輪はパーツケースで
型番ごとに区画を分ければ、在庫切れにもすぐ気づけます。
交換作業の工具を1箱にまとめる
現場に持ち出す工具を工具箱にまとめておくと、段取りの時間が短くなります。
保全巡回にはツールワゴン
工具・部品・潤滑油をまとめて運べるツールワゴンを掲載しています。
ギヤボックスの運搬に台車を
取り外した減速機を保全室まで運ぶときに使える運搬台車を掲載しています。
9よくある質問
Q.KHKのウォームホイールの型番はどう読みますか？
A.AG2-30R1なら、AGが型式（アルミニウム青銅製のAGシリーズ）、2がモジュール、30が歯数、Rがねじれ方向（右）、1が条数です。末尾にJ25のようにJが付く型番は、穴径やキー溝を加工済みのJシリーズ（この場合は穴径25mm）を表します。
Q.AG・BG・CGの違いは何ですか？
A.主に材質と精度が違います。AGはアルミニウム青銅（CAC702）でKHK2級、BGはリン青銅（CAC502）で4級、CGは鋳鉄（FC200）で4級です。相手のウォームも異なり、AGはSWG、BGとCGはSWと組み合わせます。BGはCGと互換性があり、CGから置き換えて強度を上げられます。
Q.ウォームホイールの減速比はどう計算しますか？
A.ホイールの歯数をウォームの条数で割ります。歯数30・1条（R1）なら30:1、歯数30・2条（R2）なら15:1です。ウォームが1回転すると、ホイールは条数と同じ歯数分だけ進みます。
Q.ウォームとウォームホイールは何をそろえればかみ合いますか？
A.モジュール、ねじれ方向（右・左）、条数の3つをそろえ、メーカーが指定する組み合わせの型式を選びます。KHKではSWGとAG、KWGとAGF、KWGDLとAGDL、SWとBG・CGが組み合わせです。中心距離（組立距離）はカタログの値に合わせて設計します。
Q.摩耗したウォームホイールだけを交換してもいいですか？
A.ホイールだけの交換も可能ですが、相手のウォームも摩耗していると新しいホイールとの当たりが悪くなり、寿命が短くなることがあります。ウォームの歯面に段付き摩耗や傷がある場合は、セットでの交換を検討してください。交換時は潤滑油の入れ替えも合わせて行います。
Q.ウォームギヤは逆回転しない（セルフロック）と考えていいですか？
A.条件によっては逆転しにくい性質がありますが、振動や潤滑状態で変わるため、確実な逆転防止として扱うのは避けてください。昇降装置など落下を防ぐ必要がある用途では、ブレーキなど別の保持手段を設けるのが一般的です。
選び方のおさらい
- 型番は「型式・モジュール・歯数・ねじれ方向・条数」。AG2-30R1＝AG・m2・歯数30・右・1条。
- 減速比＝歯数÷条数。歯数を変えると中心距離が変わる。
- 相手ウォームとはモジュール・ねじれ方向・条数・型式の組み合わせをそろえる。
- 交換は現品と同じ型番が基本。ウォームの摩耗も確認し、潤滑油も入れ替える。
