クランピングキットの選び方｜T溝サイズ・ねじ径・フライス盤への適合を失敗しない比較ガイド【2026年版】
クランピングキットを探している人の多くは、「今の工作機械に合うサイズを、買い間違えずに選びたい」と考えています。
実際、クランピングキットはT溝サイズとねじ径が合わないと使えません。安いもの・点数が多いものだけで決める前に、まず自社設備への適合を確認する必要があります。
この記事では、「クランピングキット 選び方」を軸に、T溝幅・ねじ径・フライス盤への適合でTRUSCOのCK-8〜CK-16を比較します。
30秒で結論｜クランピングキット選びは「T溝幅 → ねじ径 → 使い方」
失敗しない順番はこの4つ
- まず工作機械のT溝幅を確認するテーブルのT溝幅が合わないと、Tスロットナットもスタッドも正しく使えません。機械名の記憶だけで決めないことが最重要です。
- 次に適合するMサイズ（ねじ径）を確認するM8 / M10 / M12 / M14 / M16は、T溝幅とセットで決まります。「大きいほど安心」ではなく、設備に合う径を選びます。
- 固定したいワーク形状と使い方を整理するプレート材、長尺物、異形物、治具ベースなど、万力では固定しにくい対象ほどクランピングキットの強みが生きます。
- 比較表で最終候補を絞るCK-8〜CK-16をT溝幅×ねじ径で並べ、自社設備に合うモデルから商品ページへ進みます。
クランピングキットとは？どんな現場で使うのか

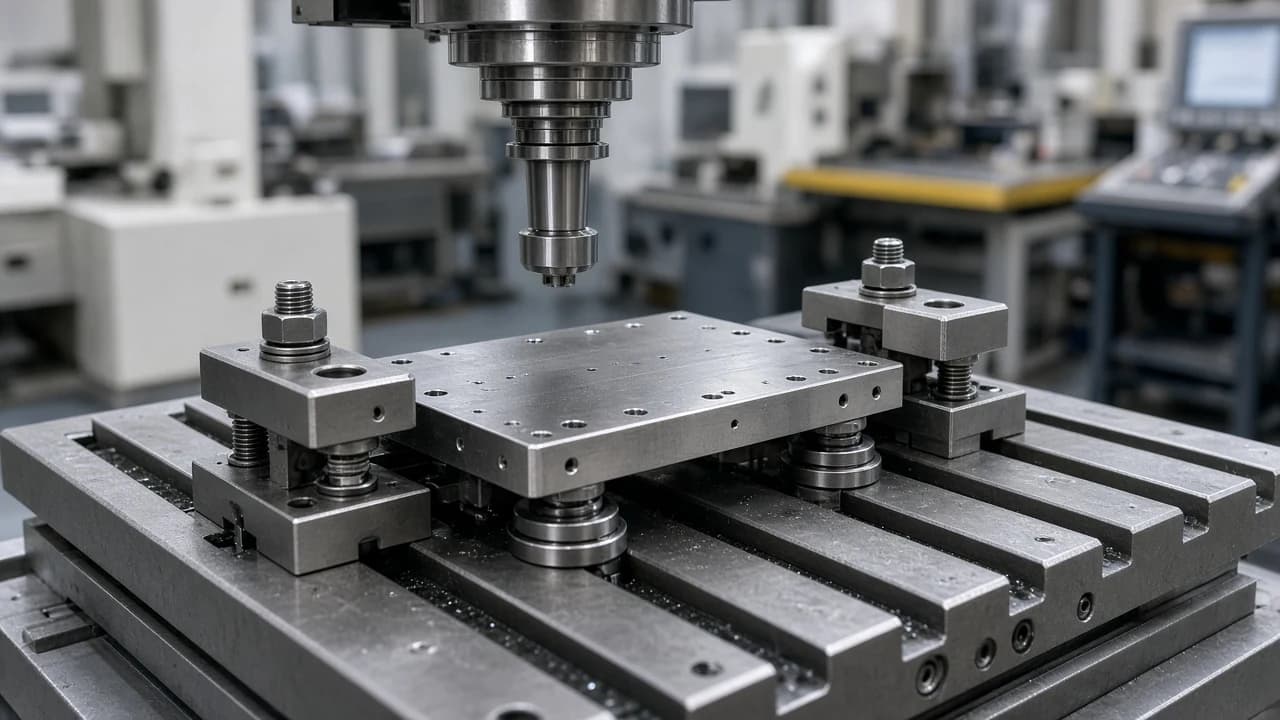

クランピングキットは、フライス盤やマシニングセンタのテーブルに、ワークや治具を固定するための部品一式です。万力では固定しにくいプレート材、長尺物、異形物、治具ベースなどを柔軟に固定できます。
クランピングキットが向く現場
- 汎用フライス盤で段取り替えが多い現場
- マシニングセンタで多品種少量生産を行う現場
- 治具ベースやプレートワークを固定したい現場
- 保全・試作・社内加工のために標準セットを常備したい現場

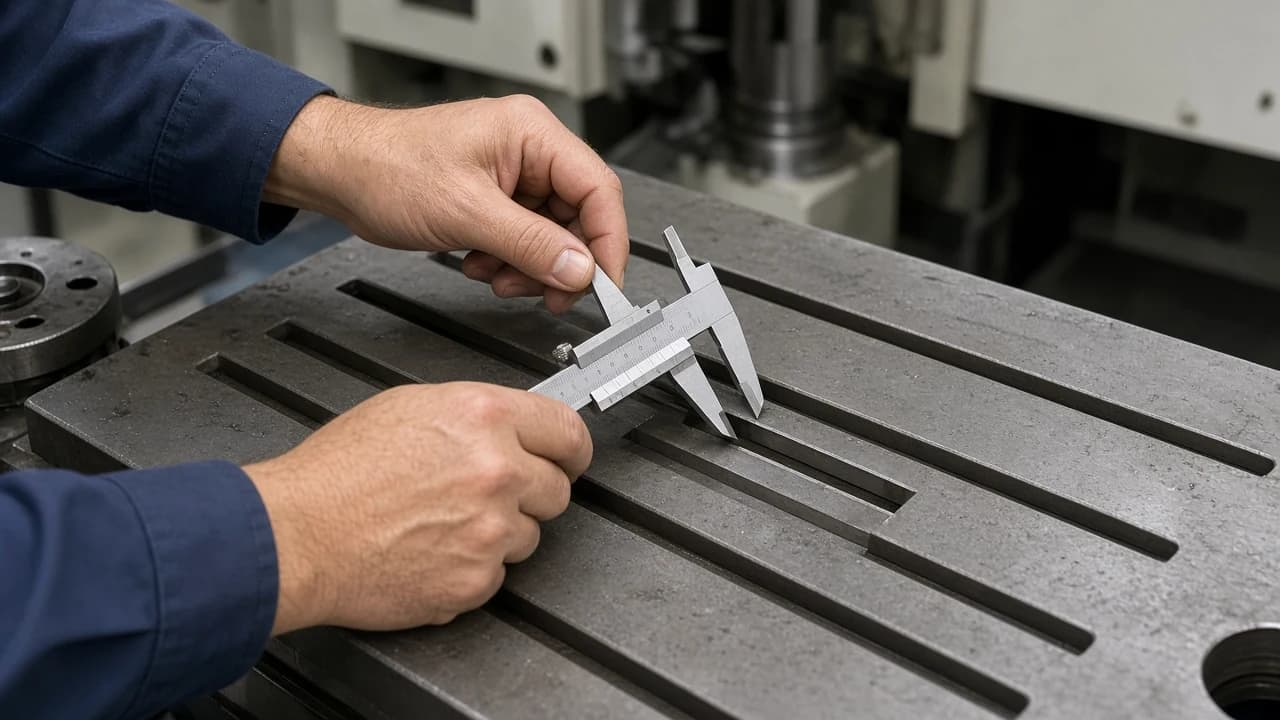

まず確認すべきT溝サイズ
クランピングキット選びで最初に見るべきなのが、工作機械テーブルのT溝サイズです。ここが合わないと、Tスロットナットやスタッドボルトを正しく使えません。
今回のTRUSCOクランピングキットでは、次の対応関係になっています。
- CK-8：T溝10mm（ねじ径 M8）
- CK-10：T溝12mm（ねじ径 M10）
- CK-12A：T溝14mm（ねじ径 M12）
- CK-14：T溝16mm（ねじ径 M14）
- CK-16：T溝18mm（ねじ径 M16）
たとえばテーブルのT溝が12mmなら、まず候補になるのはCK-10です。現場では「M12のキットが欲しい」と依頼されることがありますが、実際には先にT溝幅を見ないと適合判断ができません。
T溝サイズ確認でよくある失敗
- 工作機械名だけで判断してしまう
- 旧設備と現行設備で溝寸法が違うのに同じだと思い込む
- Mサイズだけを見て、T溝幅を確認しない
T溝幅が分かれば、サイズ選定は一気に進む
CK-8〜CK-16を並べて、自社のフライス盤・工作機械に合うモデルへ進みやすくなります。
ねじ径（M8〜M16）と適合関係
T溝サイズを確認したら、次に見るのがスタッドボルトのねじ径です。大切なのは、ねじ径だけで強度を判断しないこと。設備側のT溝と合わなければ意味がありません。
| モデル | ねじ径 | 適合T溝幅 | 向く現場 |
|---|---|---|---|
 CK-8M8 / T溝10mm | M8 | 10mm | 小型機・小さめテーブル |
 CK-10M10 / T溝12mm | M10 | 12mm | 汎用機の標準帯 |
 CK-12AM12 / T溝14mm | M12 | 14mm | 中型フライス盤 |
 CK-14M14 / T溝16mm | M14 | 16mm | やや大型の工作機械 |
 CK-16M16 / T溝18mm | M16 | 18mm | 大型フライス・MC |

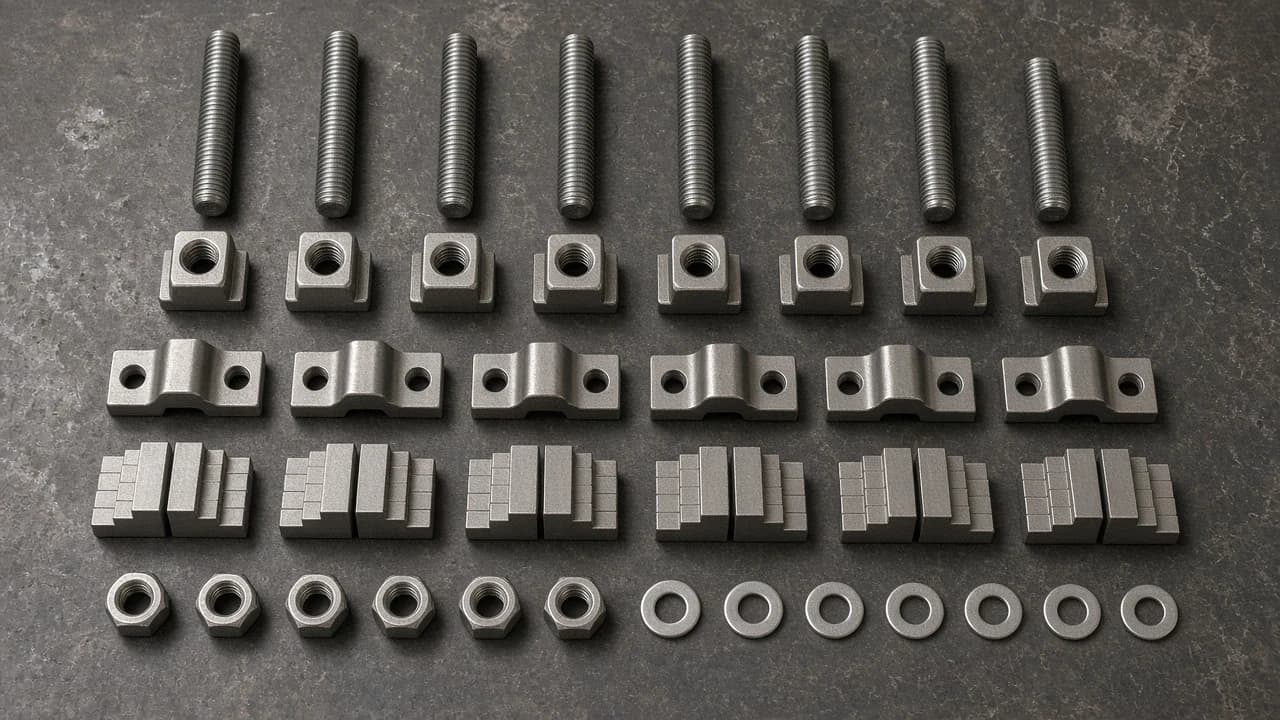

クランピングキットの構成部品と役割
クランピングキットは、単なるボルトセットではありません。ワークを安定して固定するために、複数部品が役割分担しています。
スタッドボルト
Tスロットナットとクランプをつなぐ軸。複数長さが入っていると、ワーク高さや治具条件に合わせやすくなります。
Tスロットナット
工作機械テーブルのT溝にはめて使う基礎部品。ここが機械寸法に合っていることが大前提です。
ステップクランプ
ワークを押さえる部材。形状の自由度が高く、プレートや治具ベースの固定に向きます。
ステップブロック
クランプ高さを調整するための支持部材。段差を利用して、無理のないクランプ姿勢を作りやすくなります。
ナット類

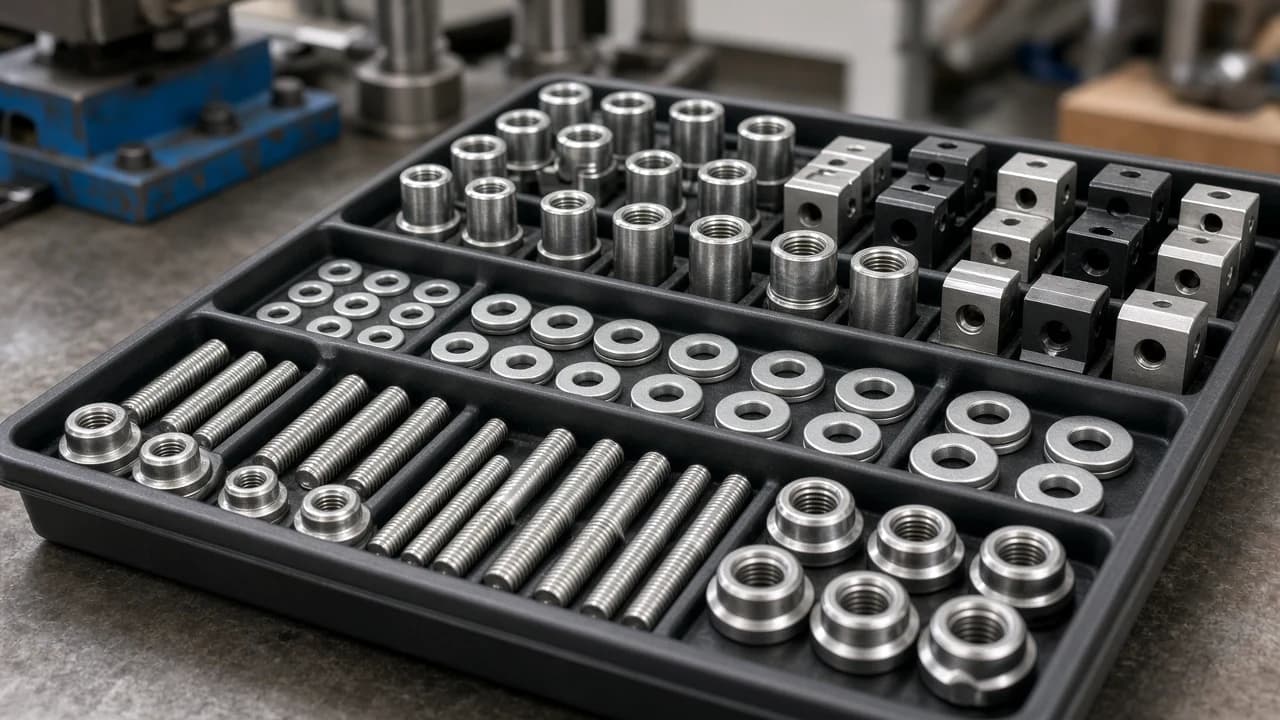

フランジナットやカップリングナットは、締結と高さ調整を補助します。樹脂トレー付きセットは保管・段取り替えにも便利です。
TRUSCOのCKシリーズでは、これらが樹脂トレー付きでまとまっており、保管しやすい点もメリットです。
TRUSCO クランピングキット5商品比較
SEOと送客の観点では、記事全体の中心商品はCK-10とCK-12Aが最適です。汎用機・中型機で需要が広く、M10 / M12は検索されやすいサイズ帯だからです。ただし5商品を並べることで、購買担当が「自社はどこか」を判断しやすくなります。
| 商品 | ねじ径 | T溝幅 | 向く現場 | 価格目安 |
|---|---|---|---|---|
| CK-8M8 / T溝10mm | M8 | 10mm | 小型機・小さめテーブル | 26,059円 |
| CK-10M10 / T溝12mm | M10 | 12mm | 汎用機の標準帯 | 26,059円 |
| CK-12AM12 / T溝14mm | M12 | 14mm | 中型フライス盤 | 27,830円 |
| CK-14M14 / T溝16mm | M14 | 16mm | やや大型の工作機械 | 32,846円 |
| CK-16M16 / T溝18mm | M16 | 18mm | 大型フライス・MC | 35,717円 |
TRUSCO クランピングキット M10 T溝12mm CK-10
汎用サイズの基準機
- ねじ径：
- M10
- 適合T溝幅：
- 12mm
- 向く現場：
- 汎用機の標準帯
- 価格目安：
- 26,059円
汎用フライス盤の基準サイズ。迷ったらまずT溝12mmかを確認。
TRUSCO クランピングキット M12 T溝14mm CK-12A
中型機の基準サイズ
- ねじ径：
- M12
- 適合T溝幅：
- 14mm
- 向く現場：
- 中型フライス盤
- 価格目安：
- 27,830円
M12帯の定番候補。中型機・設備更新で比較されやすい。
用途別おすすめの選び方
小型のフライス盤・小さめテーブルなら
CK-8（T溝10mm / M8）が候補です。小型設備の標準セットとして導入しやすい入り口サイズです。
TRUSCO クランピングキット M8 T溝10mm CK-8
小型フライス盤・小さめT溝向け
- ねじ径：
- M8
- 適合T溝幅：
- 10mm
- 向く現場：
- 小型機・小さめテーブル
- 価格目安：
- 26,059円
一般的な汎用フライス盤なら
CK-10（T溝12mm / M10）が候補です。最も基準にしやすいモデル。比較記事の中心にも置きやすい汎用サイズ帯です。
中型機・標準的な設備更新なら
CK-12A（T溝14mm / M12）が候補です。汎用〜中型帯の橋渡しに向く、検索されやすいM12帯の定番候補です。
TRUSCO クランピングキット M12 T溝14mm CK-12A
中型機の基準サイズ
- ねじ径：
- M12
- 適合T溝幅：
- 14mm
- 向く現場：
- 中型フライス盤
- 価格目安：
- 27,830円
やや大型の工作機械なら
CK-14（T溝16mm / M14）が候補です。テーブル寸法や固定対象が大きくなる現場向け。設備条件に合わせて比較します。
TRUSCO クランピングキット M14 T溝16mm CK-14
やや大型テーブル向け
- ねじ径：
- M14
- 適合T溝幅：
- 16mm
- 向く現場：
- やや大型の工作機械
- 価格目安：
- 32,846円
大型フライス・マシニングなら
CK-16（T溝18mm / M16）が候補です。大型テーブル向け。能力感だけで選ばず、必ずT溝幅から照合してください。

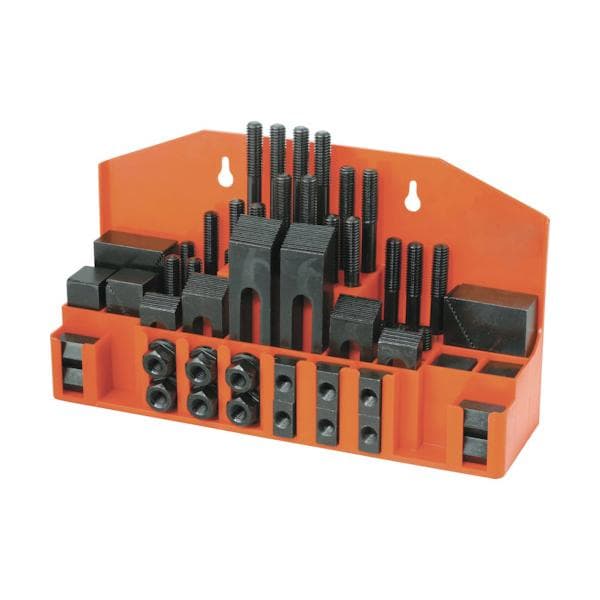

TRUSCO クランピングキット M16 T溝18mm CK-16
大型フライス・マシニング向け
- ねじ径：
- M16
- 適合T溝幅：
- 18mm
- 向く現場：
- 大型フライス・MC
- 価格目安：
- 35,717円
よくある失敗と注意点
1. T溝を測らずに買う
もっとも多い失敗です。機械名の記憶だけで判断せず、現物確認が安全です。
2. Mサイズだけで選ぶ
「M12が良さそう」ではなく、T溝幅とセットで見ましょう。ねじ径は強度の代理指標ではなく、適合サイズです。
3. 万力の代わりなら何でもよいと考える
クランピングキットは自由度が高い反面、ワーク形状や段取りとの相性も見ます。
4. セット内容を見ない
現場によっては、ボルト長さやステップブロック数も使い勝手に影響します。
5. 旧設備と現行設備を同じだと決める
同メーカーでも溝寸法が違うことがあります。機台ごとに測り直すのが確実です。
よくある質問
クランピングキットとは何ですか？
フライス盤やマシニングセンタのT溝テーブルに、ワークや治具を固定するための部品セットです。スタッドボルト、Tスロットナット、ステップクランプ、ステップブロック、ナット類などで構成されます。
クランピングキットはどうやって選べばよいですか？
まず工作機械のT溝幅を確認し、その次に適合するねじ径（M8〜M16）を見ます。そのうえで、固定したいワーク形状や段取りの使い方に合うかを判断します。価格や点数より先に、設備適合が最優先です。
T溝サイズとねじ径の関係は？
今回のTRUSCOシリーズでは、CK-8がT溝10mm/M8、CK-10が12mm/M10、CK-12Aが14mm/M12、CK-14が16mm/M14、CK-16が18mm/M16です。ねじ径だけで決めるのではなく、T溝幅から逆算するのが失敗しにくい方法です。
クランピングキットと万力の違いは何ですか？
万力は繰り返し固定に強く、定形ワークの量産・反復作業に向きます。クランピングキットは異形物や大きめワーク、治具ベース固定など、固定位置や高さを柔軟に変えたい場面に強いのが特長です。
M10のクランピングキットはどんな人向けですか？
T溝12mmの汎用フライス盤・標準的な工作機械を使う現場で、基準サイズとして比較しやすい層に向いています。迷ったらまず自社のT溝が12mmかを確認し、合えばCK-10が候補になります。
M12のクランピングキットはどれですか？
今回の比較ではCK-12AがM12 / T溝14mmです。中型フライス盤や標準的な設備更新で検討されやすいサイズ帯で、「クランピングキット M12」の検索意図にも近いモデルです。
フライス盤用のクランピングキットはどう確認すればいいですか？
フライス盤・マシニングセンタともに、まずテーブルのT溝幅を測ります。次に適合するMサイズを照合し、プレート固定・治具ベース固定など実際の使い方を確認します。機種名だけでサイズを決めないことが大切です。
クランピングキットは保全部門でも使えますか？
はい。加工現場だけでなく、治具段取り、補修、簡易固定、試作でも使いやすいケースがあります。標準セットを常備しておくと、現場ごとの部品探しを減らせます。
大きいサイズを買っておけば安心ですか？
いいえ。T溝幅やねじ径が設備に合わなければ使えません。大きいほど万能ではなく、合うサイズを選ぶことが最優先です。
購買担当が現場から「クランピングキットが欲しい」とだけ言われた場合は？
現場に機械テーブルのT溝幅（mm）を確認してもらうのが最短です。T溝幅が分かれば、対応するMサイズと型番（CK-8〜CK-16）までほぼ絞れます。
まとめ｜クランピングキットは「T溝幅が合うか」でほぼ決まる
クランピングキット選びで重要なのは、価格や点数の前に、自社設備に合うかを確認することです。選定の順番は、T溝幅 → ねじ径 → 使い方・固定対象の3ステップが基本です。
- CK-8：T溝10mm / M8
- CK-10：T溝12mm / M10
- CK-12A：T溝14mm / M12
- CK-14：T溝16mm / M14
- CK-16：T溝18mm / M16
もし迷うなら、まずは自社設備のT溝幅を確認し、そのサイズに合うモデルから比較していくのが失敗しにくい方法です。
クランピングキットをT溝サイズで比較する
「クランピングキット」と広く探すより、まずT溝幅 → 次にねじ径で絞ると、必要な型番へたどり着きやすくなります。
