圧入の手作業を効率化するには？ハンドプレスの選び方とラックピニオン・トグルの違い【2026年版】

公開日：2026/08/12 ／ 読了目安：約24分

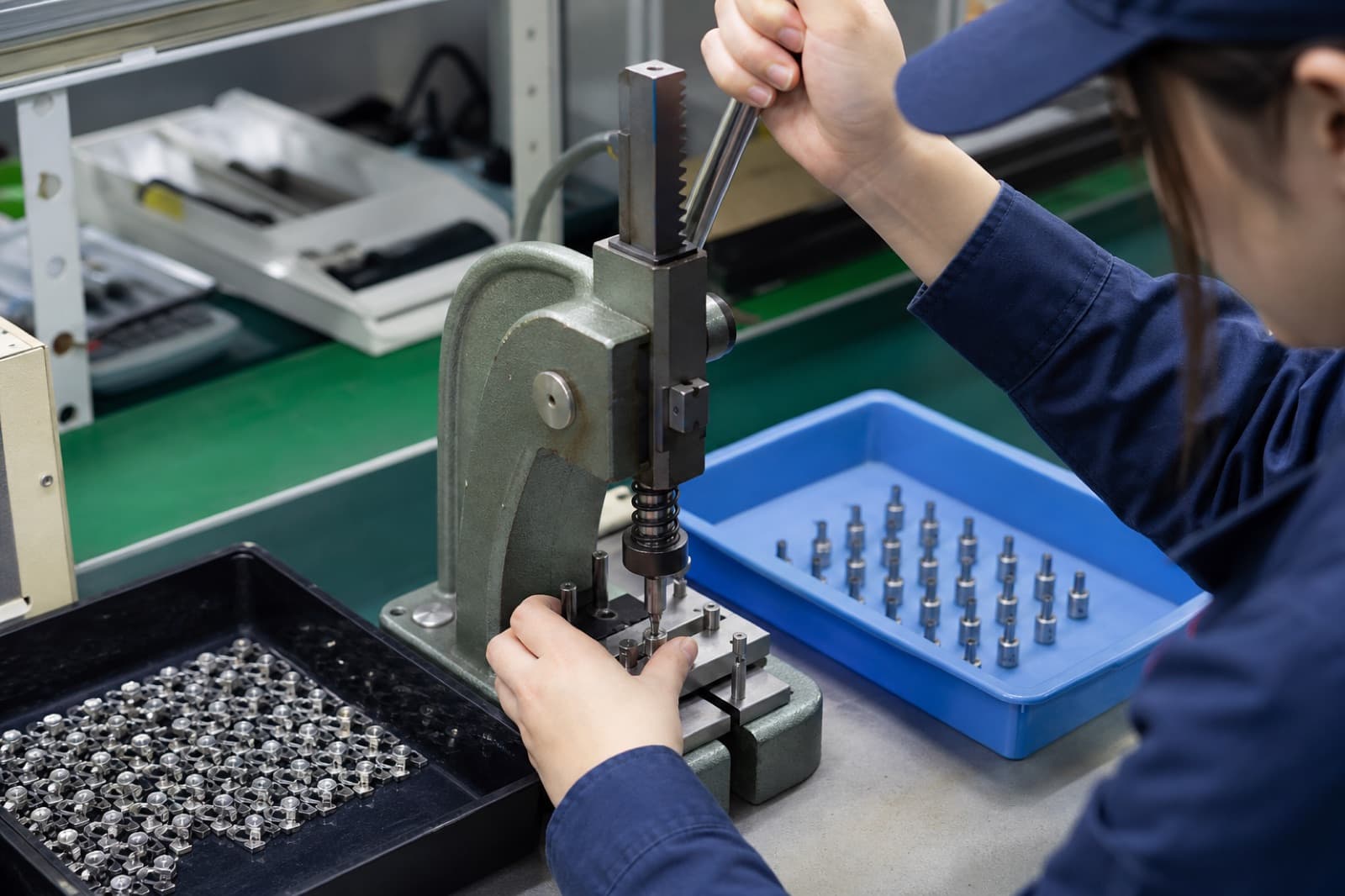

小型部品の組立では、「手で押し込む」「ハンマーで叩く」「簡単な治具に当てて力をかける」といった作業が残っていることがあります。数個だけなら問題なくても、数量が増えると、押し込み深さのばらつき、部品の傾き、作業者の疲労、やり直しの増加が目立ってきます。

その中間にある選択肢がハンドプレスです。電源やエア源を必要としない手動式でも、ワークを治具に置き、レバー操作で垂直方向に力をかける形へ変えるだけで、手やハンマーだけの作業より工程を標準化しやすくなります。ただし、「大きな推力の機種を選べばよい」というほど単純ではありません。

この記事では、仲精機のハンドプレスを中心に、どんな手作業をハンドプレスへ置き換えやすいか、ラックピニオン式とトグル式をどう使い分けるか、推力以外に何を確認するかを現場目線で整理します。

仲精機の公式情報でも、ラック＆ピニオン式はストローク全域で安定した推力を発揮し、トグル式はリンクが伸びきる位置で大きな力を発生する構造として説明されています。最終的には、必要推力・ストローク・ワークハイト・テーブル寸法・治具まで確認します。

圧入の手作業がつらくなる4つのサイン

ハンドプレスを検討すべきタイミングは、「作業者が大変そうだから」だけではありません。次のような変化が出たときは、工程そのものを見直すサインです。

1. 押し込み深さが人によって変わる

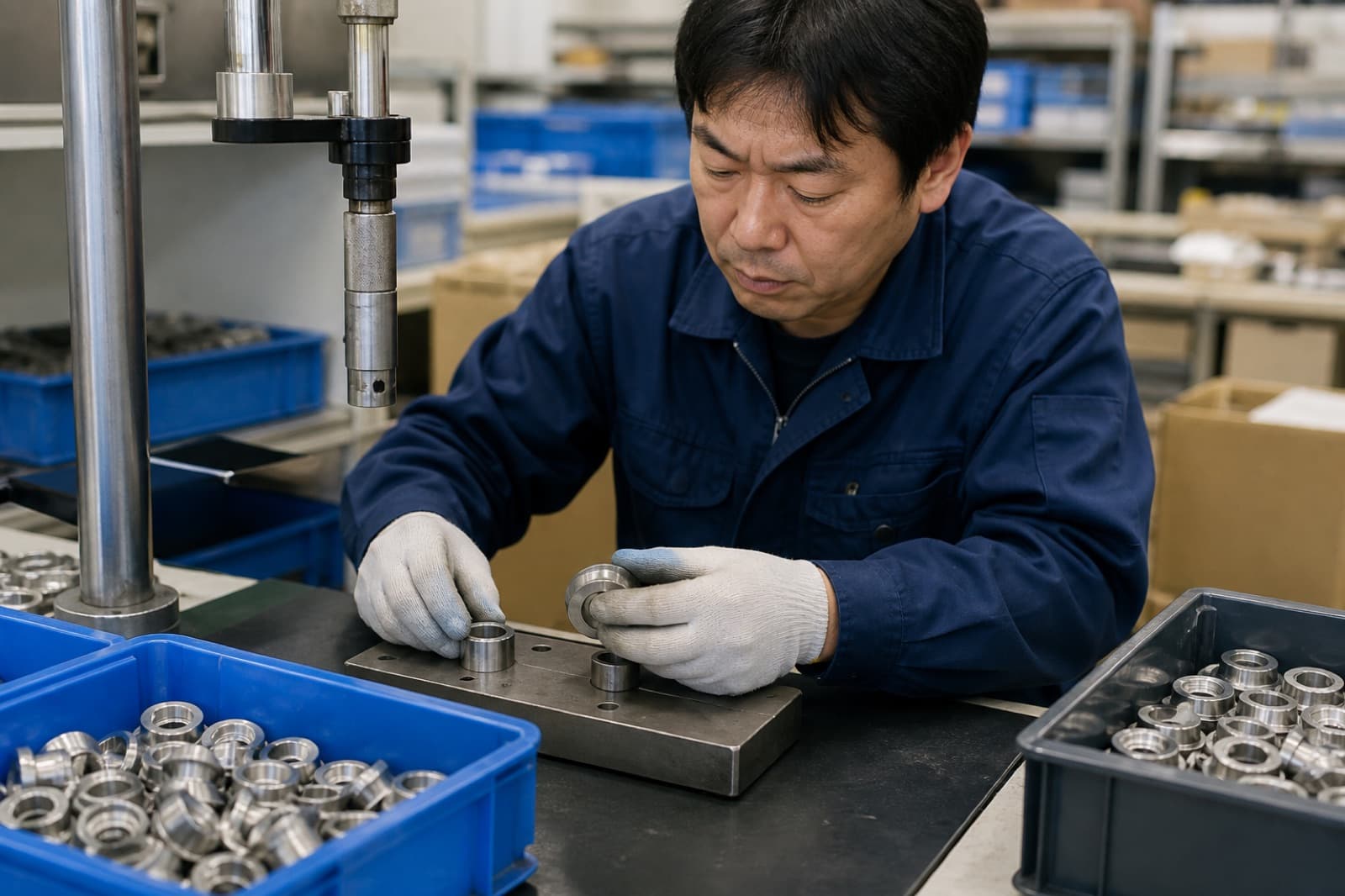

手で押し込む工程では、力のかけ方が作業者ごとに変わります。途中まで入りやすい部品でも、最後の数mmで力が必要になると、止め位置にばらつきが出やすくなります。圧入後の高さを検査して選別しているなら、加工前に工程を安定させる方が効率的です。

2. 部品が斜めに入る

圧入は力だけの問題ではありません。ワークと相手部品が傾いたまま力をかければ、噛み込みや傷につながります。ハンドプレスへ変える場合も、垂直に押す本体＋正しく置く治具をセットで考える必要があります。

3. ハンマー作業の音・打撃・ミスが気になる

カシメや挿入でハンマーを使っていると、打撃回数が作業者によって変わりやすく、周囲への騒音も発生します。レバー式のハンドプレスへ変えると、「何回叩いたか」ではなく、決めた位置まで一定の動作で押す工程へ変えやすくなります。

4. 数量が増えて腕や肩の負担が大きい

数十回、数百回と同じ作業を繰り返すと、力だけでなくハンドルの可動域も負担になります。改善では、本体の推力だけでなく、ハンドル操作、ワークの置き方、完成品の取り出し位置まで含めて見る必要があります。

ハンドプレスを入れると何が変わる？

ハンドプレスは自動機ではありません。レバー操作は人が行います。それでも、手作業を「機械の直線運動」に置き換えることで、工程設計がしやすくなります。

• 力の方向を揃えやすい：主軸が一定方向へ動くため、力を垂直にかけやすくなります。
• 治具を固定しやすい：ワーク受け、位置決めピン、当て治具などをテーブル側に設け、置く位置を固定できます。
• ストローク・下死点を管理しやすい：機種やオプションによっては、微調整やリターンストロークロック、荷重管理を組み合わせられます。
• 自動化より小さく始められる：一日数十〜数百回程度で専用自動機まで要らない場合の中間改善策になります。

ラックピニオン式とトグル式の違い

ラックピニオン式：圧入・挿入のように「途中も押したい」作業向け

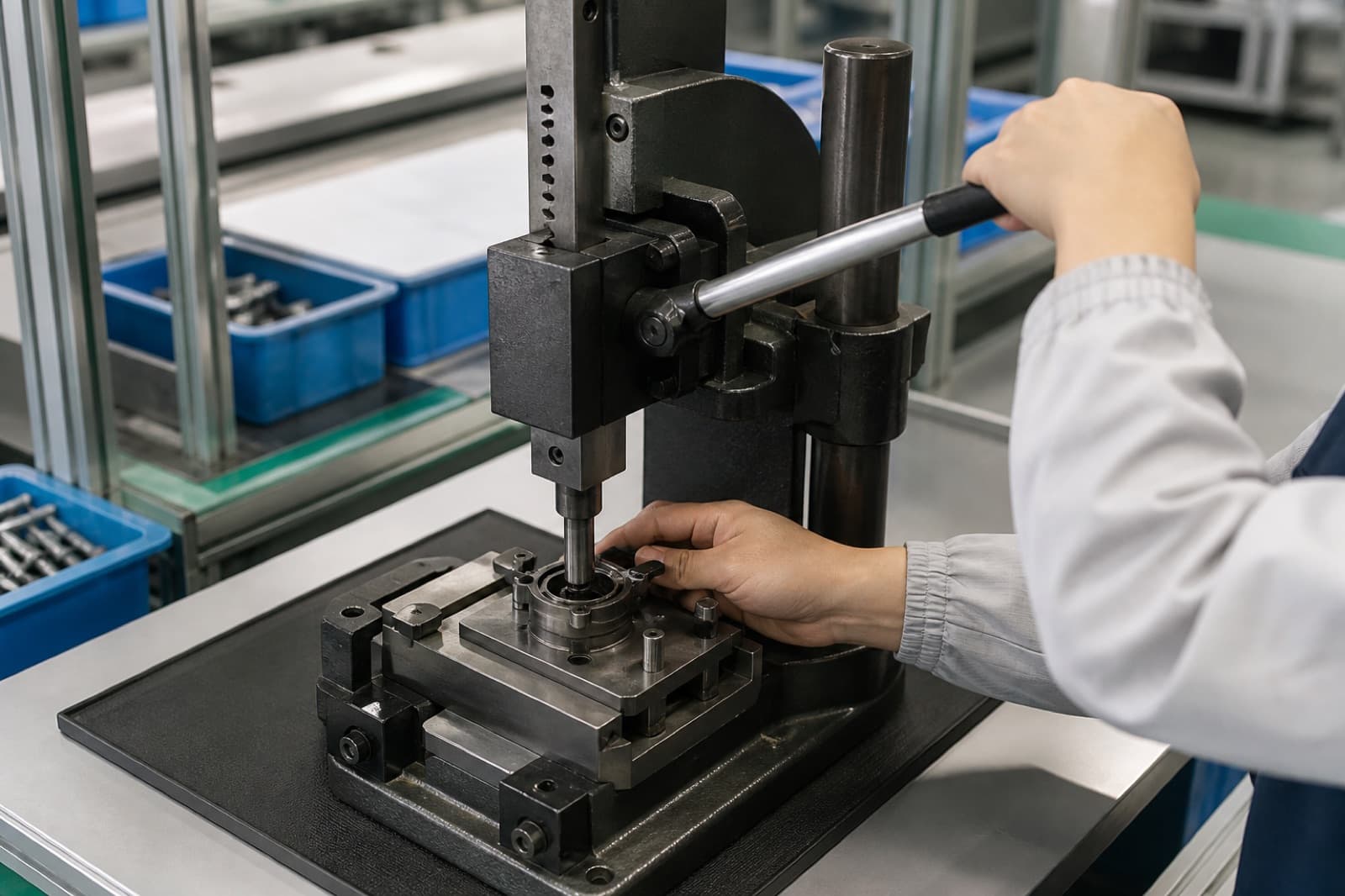

ラックピニオン式は、主軸側のラックギアとハンドル軸側のピニオンギアで主軸を動かします。仲精機では、ストローク全域で安定した推力を発揮する方式として案内しています。ベアリングの軽圧入、ピン・シャフトの圧入、部品の挿入、一定距離の押し込みなどと相性がよい方式です。

トグル式：下死点付近で強い力が欲しい作業向け

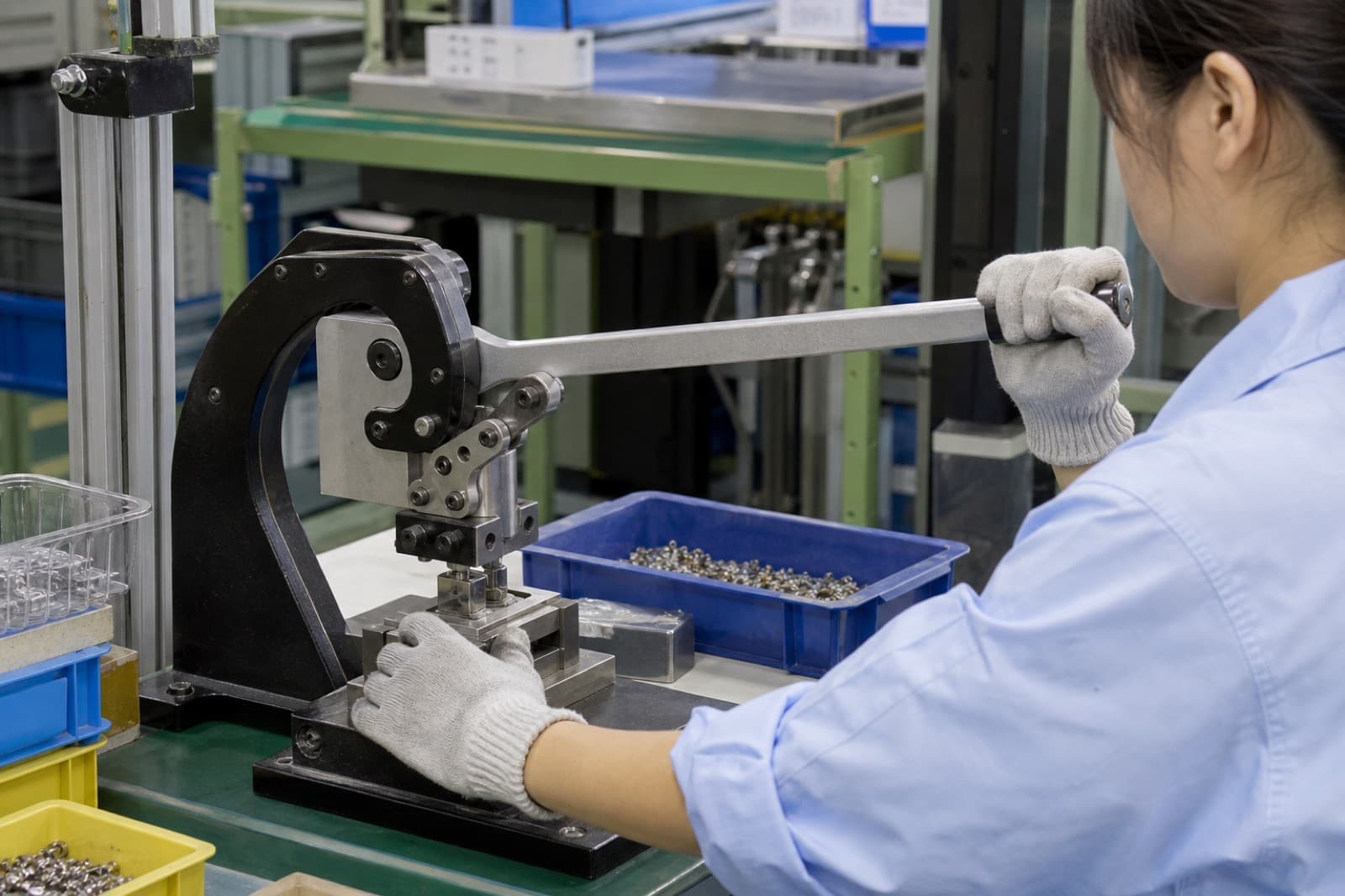

トグル式はリンク機構を使い、リンクが伸びきる位置で大きな力を発生させます。カシメ、薄板の打抜き、強い曲げ、最後の位置で大きな力をかける加工などで検討しやすくなります。

「トグルの方が推力が大きい＝圧入にも上位互換」ではない

トグル式は高推力モデルが多い一方、強い力が出る位置に特徴があります。圧入では、ストローク途中でも押し込み力が必要になることがあります。加工のどこで力が必要なのかまで見て方式を決めることが大切です。

圧入用ハンドプレスは「推力」だけで選ばない。5つの確認項目

1. 1. 必要推力
   対象ワークを押し込むのに必要な力を、実測・試験・設計条件から確認します。「たぶんこのくらい」での選定は避けます。
2. 2. ストローク
   加工距離だけでなく、ワークを入れて出せる動作量が必要です。押し込み量20mmでも、セット用の開口がそれ以上必要なことがあります。
3. 3. ワークハイト
   完成品の高さではなく、下治具＋ワーク＋上治具＋逃げを足した高さで考えます。治具を付けたら高さが足りない失敗が起きやすいです。
4. 4. テーブルとオーバーハング
   押したい箇所がワーク奥にある場合、主軸中心までの懐が必要です。大型ワークや張り出し形状では、推力より先に物理的に入るかを確認します。
5. 5. 治具と下死点管理
   位置決め治具、押し治具、受け治具、ストッパー、下死点微調整まで含めて工程化します。本体選定だけで品質は安定しません。

ラックピニオン式を比較｜圧入で使いやすい代表モデル

メーカー公式値をもとに、代表モデルを比較すると次のようになります。NH202Sや精密ハンドプレスなど、今回一次情報で比較値を確定していない機種は、商品タイトルから仕様を推測せず一覧側で確認してください。

型式	最大推力	ストローク	ワークハイト	テーブル	重量	選び方の目安
HZP-4ラックピニオン	1.6kN	0〜40mm	50〜150mm	75×50mm	8kg	小物・省スペースを重視
HZP-5ラックピニオン	1.6kN	0〜40mm	55〜200mm	110×80mm	11kg	HZP-4よりワーク高さ・台面に余裕
HZP-6ラックピニオン	2.4kN	0〜70mm	100〜355mm	185×110mm	30kg	長いストローク・高いワークに対応
NH202ラックピニオン	2.0kN	0〜60mm	70〜200mm	120×80mm	18kg	中間サイズで圧入工程を組みたい

ラックピニオン・小型HZP-4

ナカ ハンドプレス ラックピニオン式 HZP4

方式：

ラックピニオン

最大推力／ストローク／ワークハイト：

1.6kN / 0〜40mm / 50〜150mm

向く工程：

小物・省スペースでの軽圧入・挿入

購入前確認：治具を付けた後のワークハイト不足に注意

商品ページを見る →

ラックピニオン・高さ余裕HZP-5

ナカ ハンドプレス ラックピニオン式 HZP5

方式：

ラックピニオン

最大推力／ストローク／ワークハイト：

1.6kN / 0〜40mm / 55〜200mm

向く工程：

推力は据え置きでワーク高さ・台面に余裕が欲しい工程

購入前確認：HZP-4と同じ推力でも、治具スペースが違う点を確認

商品ページを見る →

ラックピニオン・長ストロークHZP-6

ナカ ハンドプレス ラックピニオン式 HZP6

方式：

ラックピニオン

最大推力／ストローク／ワークハイト：

2.4kN / 0〜70mm / 100〜355mm

向く工程：

長いストローク・高いワーク・大きな治具を含む圧入

購入前確認：重量30kg。作業台の耐荷重と固定方法を先に確認

商品ページを見る →

ラックピニオン・中間NH202

ナカ ハンドプレス ラックピニオン式 NH202

方式：

ラックピニオン

最大推力／ストローク／ワークハイト：

2.0kN / 0〜60mm / 70〜200mm

向く工程：

HZP-4/5とHZP-6の間で圧入工程を組みたい場合

購入前確認：必要推力2.0kNとストローク60mmが工程に合うか確認

商品ページを見る →

トグル式を比較｜カシメ・打抜き・強い押し込み向け

トグル式は、高推力モデルの選択肢が多いのが特徴です。推力の数字だけで選ばず、ストロークの短さやワークハイトも合わせて見ます。

型式	最大推力	ストローク	ワークハイト	重量	向く検討例
RT501トグル	5.0kN	30mm	60〜190mm	20kg	小型・比較的短いストロークのカシメ等
HZP-13トグル	5.0kN	40mm	65〜180mm	12kg	5kNクラスをコンパクトに使いたい
HZP-14トグル	12.0kN	60mm	90〜220mm	24kg	高推力＋ストロークを両立したい
HZP-15トグル	12.0kN	0〜45mm	100〜345mm	29kg	高いワークを扱いたい
HZP-17トグル	15.0kN	0〜20mm	65〜200mm	23kg	短ストロークで強い力が必要

トグル・5kNRT501

ナカ ハンドプレス トグル式 RT501

方式：

トグル

最大推力／ストローク／ワークハイト：

5.0kN / 30mm / 60〜190mm

向く工程：

小型・比較的短いストロークのカシメ等

購入前確認：下死点付近で力が必要な工程か確認

商品ページを見る →

トグル・コンパクト5kNHZP-13

ナカ ハンドプレス トグル式 HZP13

方式：

トグル

最大推力／ストローク／ワークハイト：

5.0kN / 40mm / 65〜180mm

向く工程：

5kNクラスをコンパクトに使いたいカシメ等

購入前確認：RT501とのストローク差（30mm vs 40mm）を比較

商品ページを見る →

トグル・12kN長ストロークHZP-14

ナカ ハンドプレス トグル式 HZP14

方式：

トグル

最大推力／ストローク／ワークハイト：

12.0kN / 60mm / 90〜220mm

向く工程：

高推力とストロークを両立したいカシメ・打抜き

購入前確認：必要力がストローク終端付近で足りるか確認

商品ページを見る →

トグル・15kN短ストロークHZP-17

ナカ ハンドプレス トグル式 HZP17

方式：

トグル

最大推力／ストローク／ワークハイト：

15.0kN / 0〜20mm / 65〜200mm

向く工程：

短ストロークで強い力が必要な加工

購入前確認：ストローク20mmでセット・加工が完結するか確認

商品ページを見る →

HZP-17は最大推力15kNと高い一方、ストロークは20mmです。「高推力だから万能」ではなく、短い動作の中で大きな力を出したい工程かを確認して選びます。

ハトメを大量に打つなら、汎用ハンドプレスとは別に専用機を考える

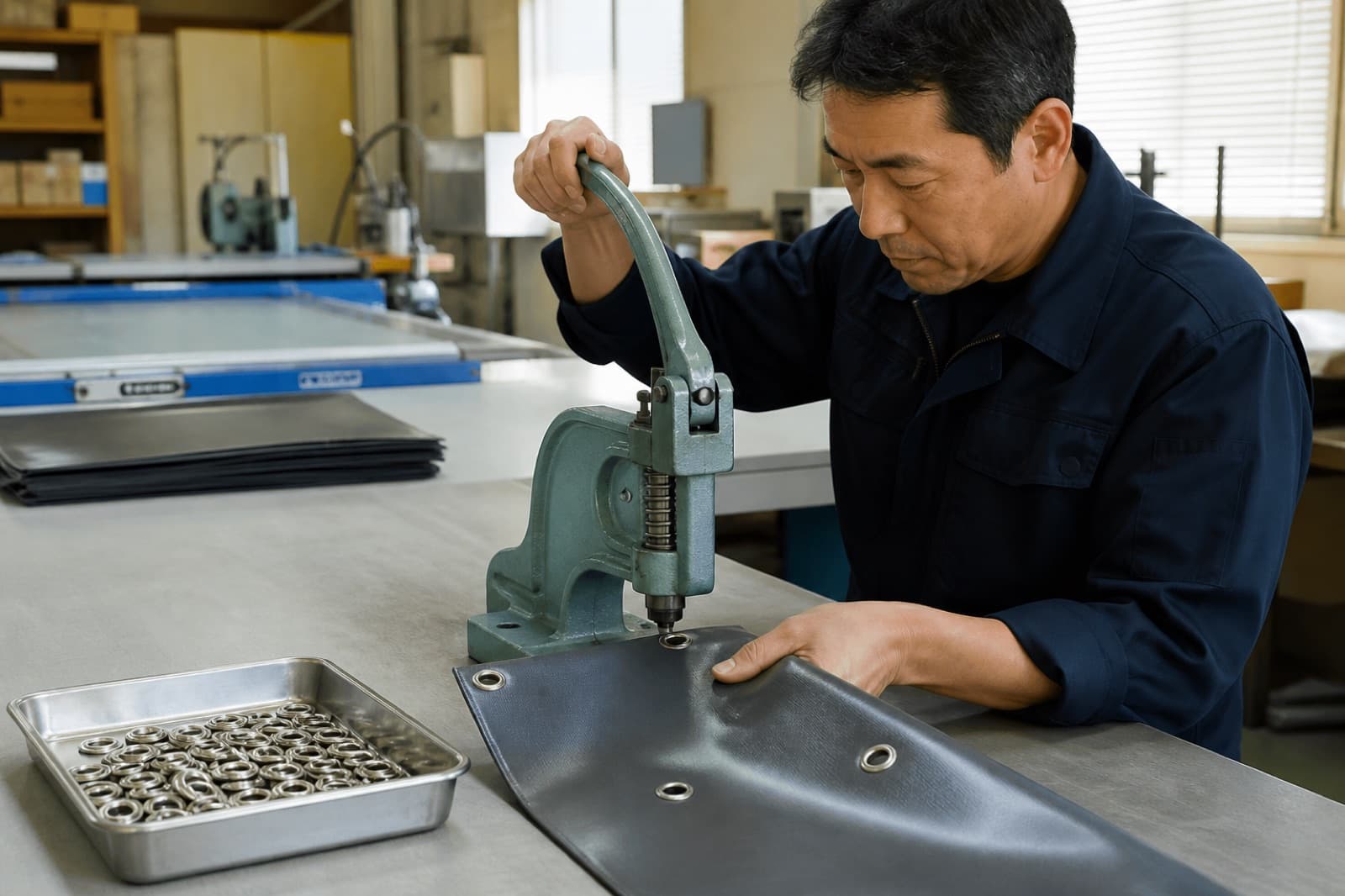

ハンドプレスと一口に言っても、圧入・曲げ・カシメ用の汎用型だけではありません。TRUSCOの両面ハトメハンドプレス THP-HPは大量のハトメ打ち向けとして案内され、専用コマを別途組み合わせる構成です。

ハトメ専用THP-HP

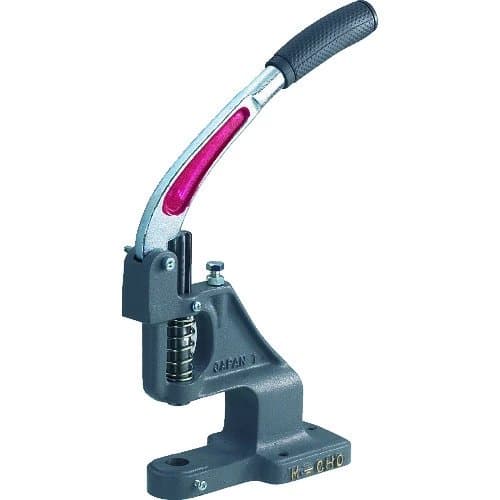

TRUSCO 両面ハトメハンドプレス 本体のみ THPHP

方式：

ハトメ専用

向く工程：

両面ハトメを大量に繰り返し施工する工程

購入前確認：使うハトメサイズに合う専用コマを別途選定

商品ページを見る →

本体＋コマの適合を先に確認する

ここでは、本体を買えばすべてのハトメが打てるわけではない点が重要です。実際に使うハトメの種類・サイズに対応した専用コマまで一緒に確認します。

コマ	用途
THP-HK10ハトメコマ	10mm 両面ハトメ用
THP-HK12ハトメコマ	12mm 両面ハトメ用
THP-HK15ハトメコマ	15mm 両面ハトメ用

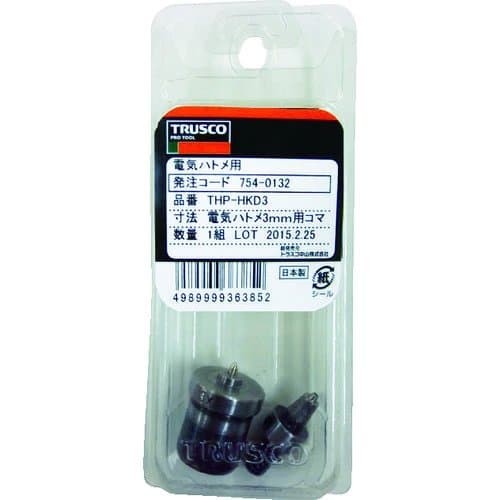

THP-HKD3ハトメコマ	3mm 電気ハトメ用

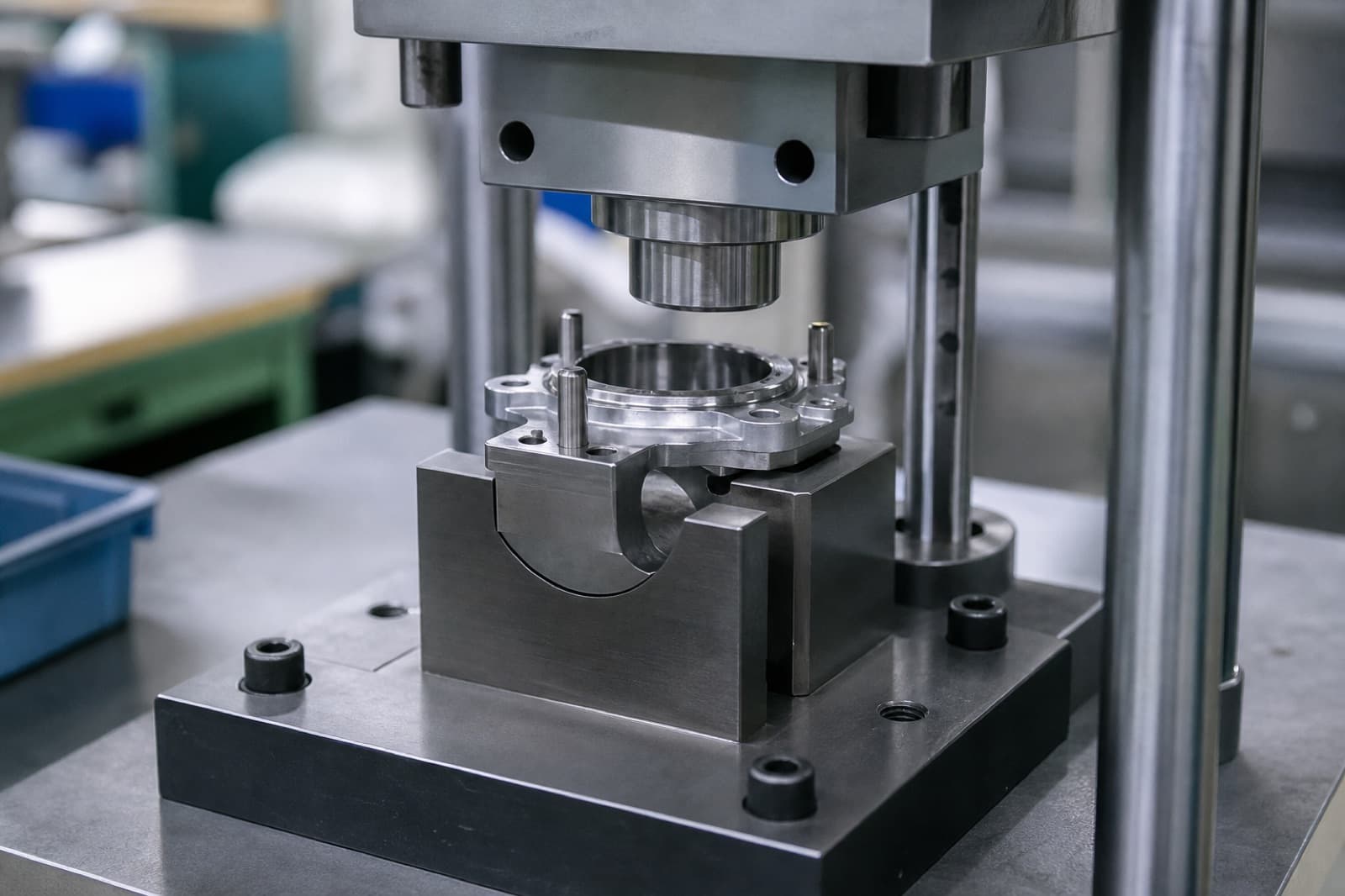

治具・位置決め・下死点管理で品質が変わる

ハンドプレスを買っても、ワークを毎回手で目測位置に置いていたら、ばらつきは残ります。

• 位置決め治具：ワークの基準面を決め、押す位置を毎回同じにします。特に小径ピン、端子、樹脂部品では斜め入り防止に重要です。
• 受け治具：下側の部品が変形しないよう荷重を受ける形状を作り、外観面を傷つけない材質も選定します。
• 押し治具：プレス主軸が部品に直接当たればよいとは限らず、押してよい面を確認して当たり面を作ります。
• 下死点・ストローク管理：リターンストロークロックや微調整機構、荷重測定用オプションの有無も、本体価格と同じくらい重要です。

作業台・配置まで含めて圧入工程を設計する

ハンドプレスは、机に置けば終わりではありません。レバーへ力をかける機械なので、ぐらつく台では作業しにくくなります。機種重量やマウント寸法を確認し、必要に応じて固定します。

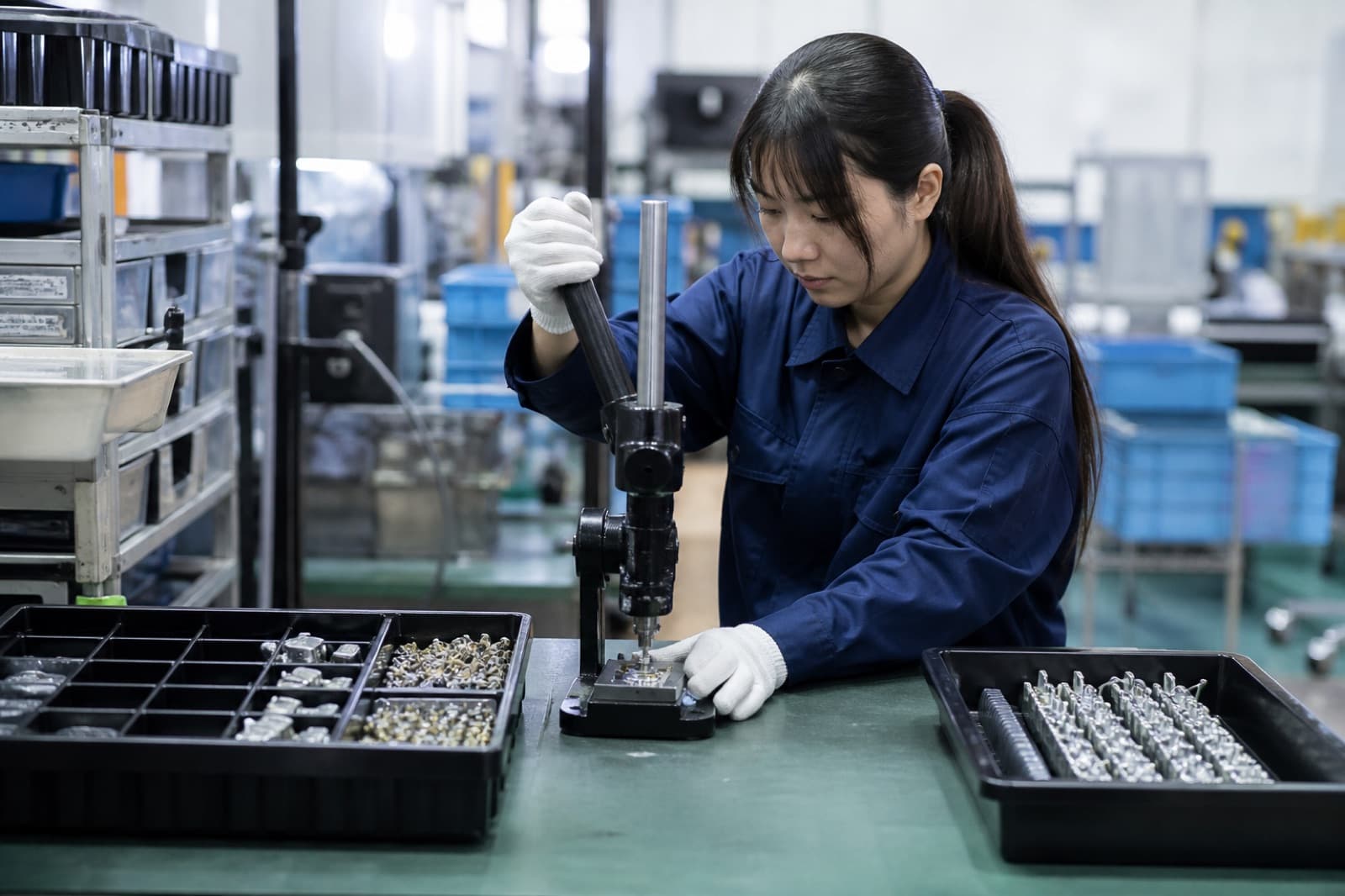

ワークの流れを一方向にする

1. 左側から未加工品を取る
2. 治具へセット
3. ハンドル操作
4. 右側へ完成品を置く

本体を選ぶときは、機械スペックだけでなく、人＋プレス＋作業台で高さを決める方が実務的です。

ハンドプレスで足りないケース｜自動化へ移る基準

• 一日の数量が多すぎる：レバー操作自体がボトルネックになります。
• 荷重波形・圧入深さを全数管理したい：荷重管理付きプレス、電動・エア・サーボプレスなどが候補になります。
• 強い荷重が必要：ハンドプレスの範囲を超えるなら、無理にレバー力を上げず設備方式を変更します。
• タクトタイムをさらに短くしたい：部品供給・位置決め・排出が手作業なら、次のボトルネックになります。

手作業→ハンドプレス→半自動・自動化は一気に飛ぶのではなく、生産量と品質要求に合わせて段階的に考えるのが現実的です。

手作業・ハンドプレス・自動化を比較

よくある失敗

• 最大推力だけで買う
• 圧入なのに方式を見ない（トグルの数字が大きいから、と選ぶ）
• 治具を後回しにする
• 作業台へ固定しない
• ハトメ本体とコマを別々に選び、適合を確認しない

法人で導入する前のチェックリスト

• ✓加工は圧入・カシメ・打抜き・曲げのどれか
• ✓必要荷重を確認した
• ✓必要ストロークを確認した
• ✓ワーク＋上下治具の高さを確認した
• ✓ワークの奥行きと主軸位置を確認した
• ✓位置決め治具を検討した
• ✓一日の加工数量を把握した
• ✓作業者の動作範囲を確認した
• ✓作業台へ安定固定できる
• ✓品質確認方法を決めた
• ✓将来自動化する数量の目安を決めた

FAQ

まとめ｜ハンドプレスは「大きな力を出す機械」ではなく、手作業を工程化する道具

圧入の手作業を改善するとき、ハンドプレスの価値は単に腕力を補うことではありません。

• 押す方向を揃える
• ワーク位置を治具で揃える
• 押し込み量を管理する
• 作業者の動きを揃える
• 数量が増えたときの次の自動化につなげる

という形で、人の感覚に依存した作業を、管理できる工程へ変えていくことにあります。圧入・挿入ならラックピニオン式、カシメ・打抜きなどで大きな力が必要ならトグル式を入口にし、そのうえで推力・ストローク・ワークハイト・治具まで確認してください。
