コンパクトサーモグラフィカメラの選び方｜FLIR C5・C3-Xの違いと設備点検での使い分け【2026年版】

コンパクトサーモグラフィカメラとは？

サーモグラフィカメラは、対象物から放出される赤外線エネルギーを検出し、温度分布を画像として表示する機器です。赤外線温度計が「一点」の温度を見るのに対し、サーモグラフィカメラは面全体の温度差を可視化できるのが大きな違いです。

例えば分電盤なら、端子を一つずつ温度計で測らなくても、画面内で周囲より温度が高い場所を探しやすくなります。

コンパクト型のメリット

FLIR C5 / C3-Xは、いずれも約138×84×24mmのポケット型です。重量も約0.19kgクラス。そのため、工場内巡回、建物内階ごとの点検、電気工事・空調点検への携行、設備担当者の日常点検バッグへの常備に向いています。

高性能な大型サーモグラフィを必要なときだけ持ち出すのではなく、日常点検で温度差を見つける一次スクリーニングツールとして使いやすいのがコンパクト型の強みです。

5問で分かる｜C5とC3-Xの選び方

FLIR C5とC3-Xを比較

購入判断に必要な差を一覧で確認します。一番大きい違いは、解像度・測定上限温度・表示・解析を助ける機能の3つです。

項目	FLIR C3-XP/N 90501-0201	FLIR C5P/N 89401-0202
Wi-Fiモデル型式	90501-0201	89401-0202
赤外線解像度	128×96	160×120
熱画素数	12,288	19,200
測定温度範囲	-20～300℃	-20～400℃
温度分解能	<0.07℃	<0.07℃
空間分解能	7.9 mrad/pixel	6.3 mrad/pixel
可視カメラ	5MP	5MP
MSX	対応	対応
ピクチャーインピクチャー	対応	対応
1-Touch Level/Span	—	対応
デジタルズーム	—	対応
USB映像ストリーミング	—	対応
Wi-Fi / FLIR Ignite	対応	対応
保護等級	IP54	IP54
落下試験	2m	2m
本体サイズ	約138×84×24mm	約138×84×24mm
バッテリー稼働	約4時間	約4時間

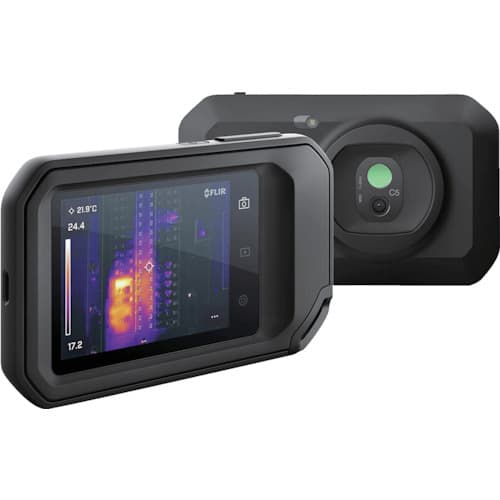

FLIR C5 89401-0202とは？

FLIR C5は、Cxシリーズのポケット型サーモグラフィカメラです。今回のExcelには、同じC5 Wi-Fiモデルが2つの商品URLで掲載されていますが、メーカーのPart Numberはどちらも89401-0202です。つまり、2種類のC5ではありません。

C5の強みは熱画素数が多いだけでなく、400℃まで測れる / 1-Touch Level/Span / デジタルズーム / USB映像ストリーミングといった点にもあります。

160×120 / 400℃ / 1-Touch

FLIR C5（Wi-Fi）

P/N 89401-0202

端子やヒューズなど細かな温度分布を見たい日常点検向け。解像度・400℃・表示調整機能まで求める場合の候補。

赤外線解像度：

160×120

熱画素数：

19,200

測定温度範囲：

-20～400℃

温度分解能：

<0.07℃

可視カメラ：

5MP

特徴：

MSX / 1-Touch / ズーム / USB streaming

保護：

IP54 / 2m落下

バッテリー：

約4時間

電気設備の端子やヒューズなど、対象が細かい現場では「画面上で異常部を見つけやすいか」が点検効率に関わります。

FLIR C5 89401-0202を見る →

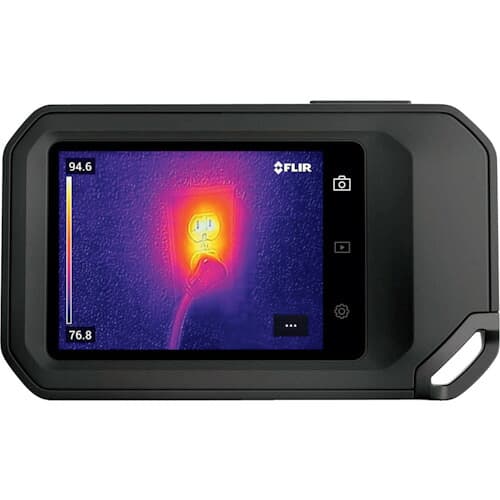

FLIR C3-X 90501-0201とは？

C3-XもFLIR Cxシリーズのコンパクトサーモグラフィカメラです。Wi-Fi付きモデルのメーカーPart Numberは90501-0201です。楽天商品タイトルでは905010201のようにハイフンなしで表示される場合があります。

C3-Xは、C5の機能を単純に削っただけではなく、300℃以内の基本点検をポケットサイズで効率化するモデルと考える方が分かりやすいです。

128×96 / 300℃ / 基本点検

FLIR C3-X（Wi-Fi）

P/N 90501-0201

300℃以内の電気・機械・建物の基本点検をポケットサイズで効率化するモデル。

赤外線解像度：

128×96

熱画素数：

12,288

測定温度範囲：

-20～300℃

温度分解能：

<0.07℃

可視カメラ：

5MP

特徴：

MSX / Wi-Fi / FLIR Ignite

保護：

IP54 / 2m落下

バッテリー：

約4時間

FLIR C3-X 90501-0201を見る →

160×120と128×96は実務で何が違う？

スペック表を見ると「32ピクセル違うだけでは？」と思うかもしれません。実際には縦横の差を掛けるため、C3-X：128×96 = 12,288画素 / C5：160×120 = 19,200画素となり、C5の熱画素数はC3-Xの約1.56倍です。

小さな端子・接続部を見る

分電盤や制御盤では、画面内に複数の端子やケーブルが入ります。熱画素数が多い方が、同じ画角内の細かな温度分布を表現しやすくなります。

画素数だけで測定精度が決まるわけではない

160×120なら128×96より常に正確、という意味ではありません。対象物の大きさ、距離、放射率、周囲からの反射、視野角などでも測定条件は変わります。

コンパクトサーモグラフィが活躍する4つの点検

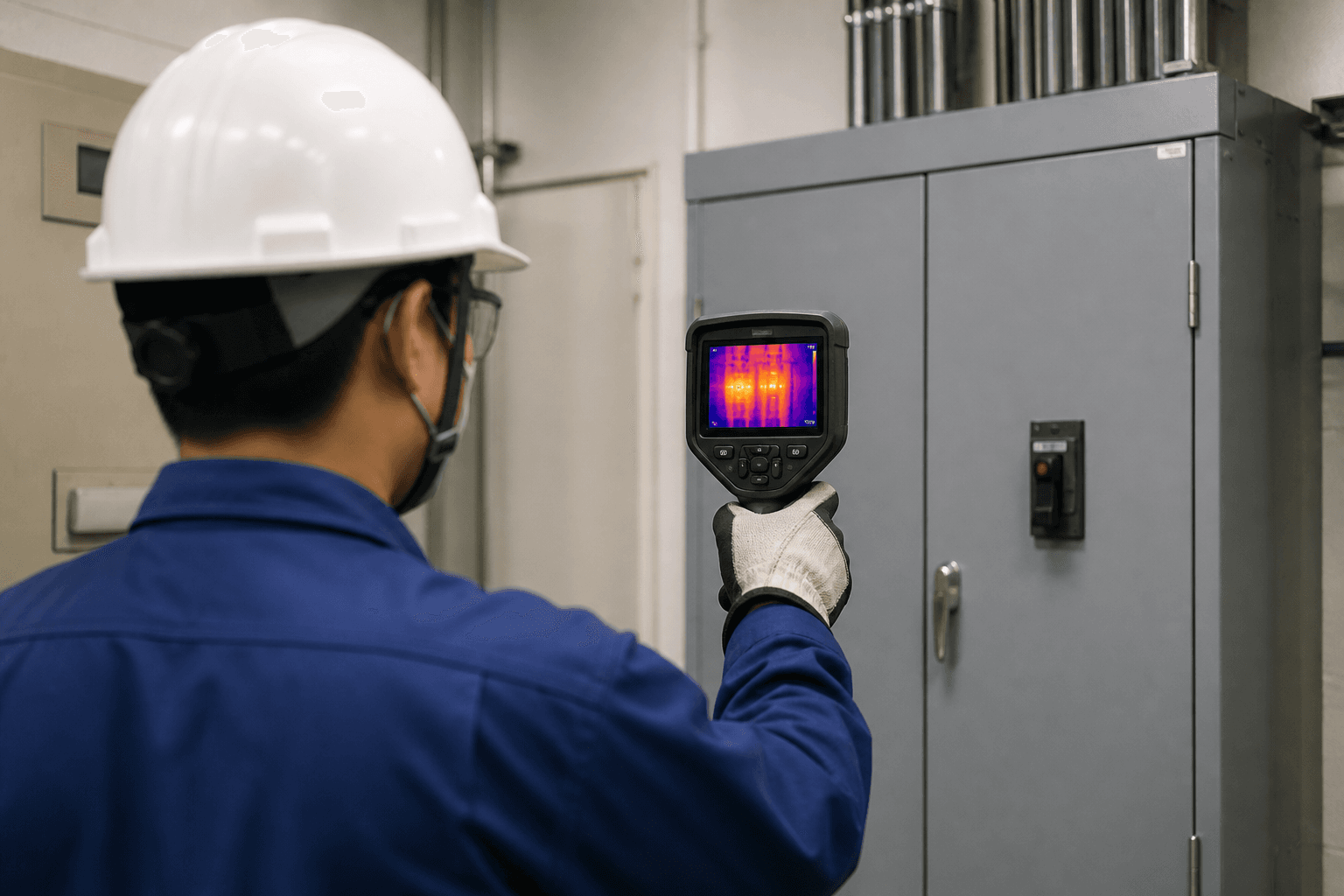

1. 分電盤・端子・ヒューズ

サーモグラフィは、電気設備の異常発熱を探す用途で広く使われます。周囲と比較して温度が高い端子やヒューズを面で探せるため、一次スクリーニングに向きます。ただし、通電設備の点検ではサーモグラフィを使うことと電気安全は別です。必要な資格、離隔、安全手順、PPEを優先してください。

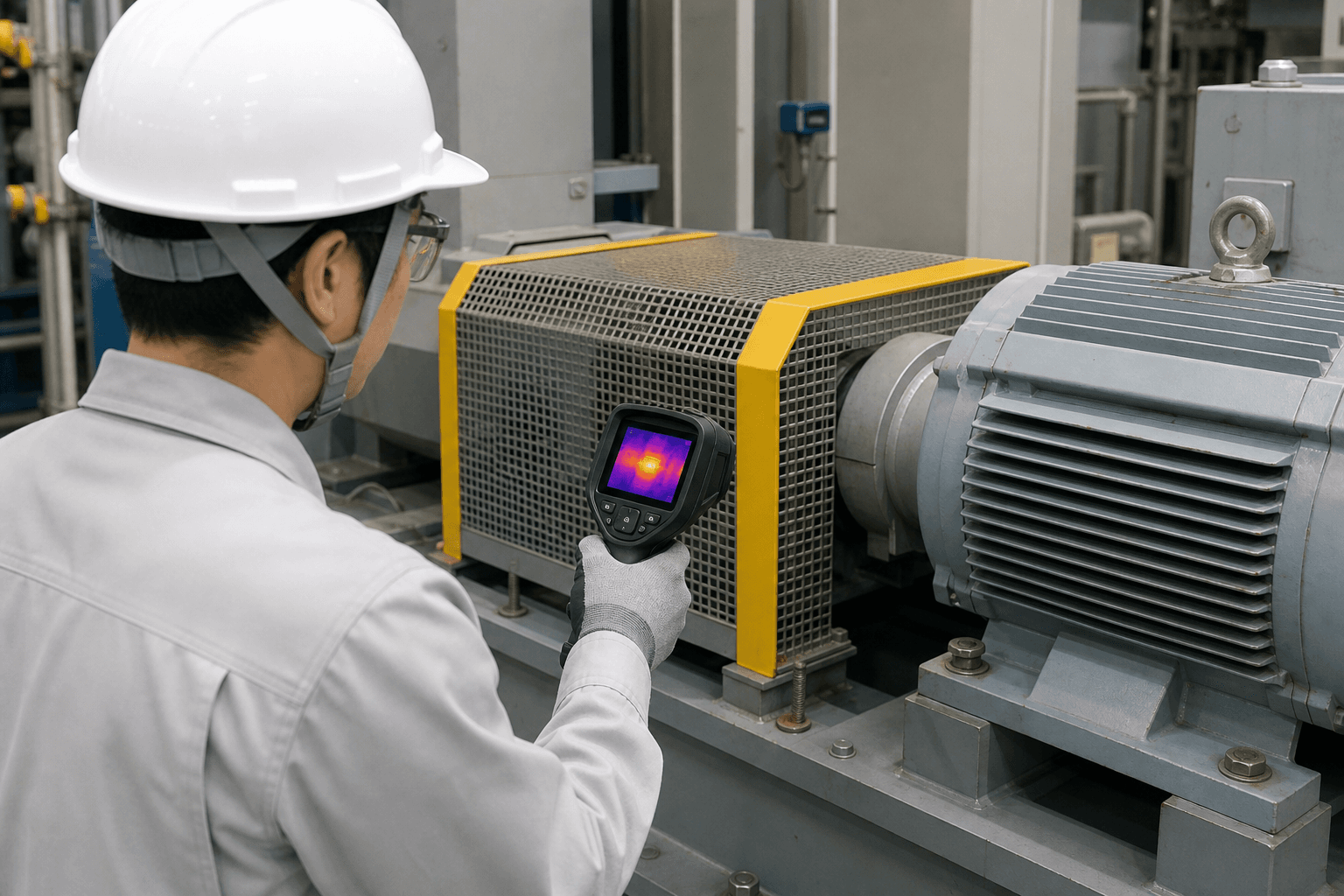

2. モーター・軸受・機械設備

モーター、ベアリング、駆動部なども、普段と異なる温度上昇を見つけることで点検の手掛かりになります。大切なのは、一回の絶対温度だけで判定するのではなく、正常時の状態と比較することです。

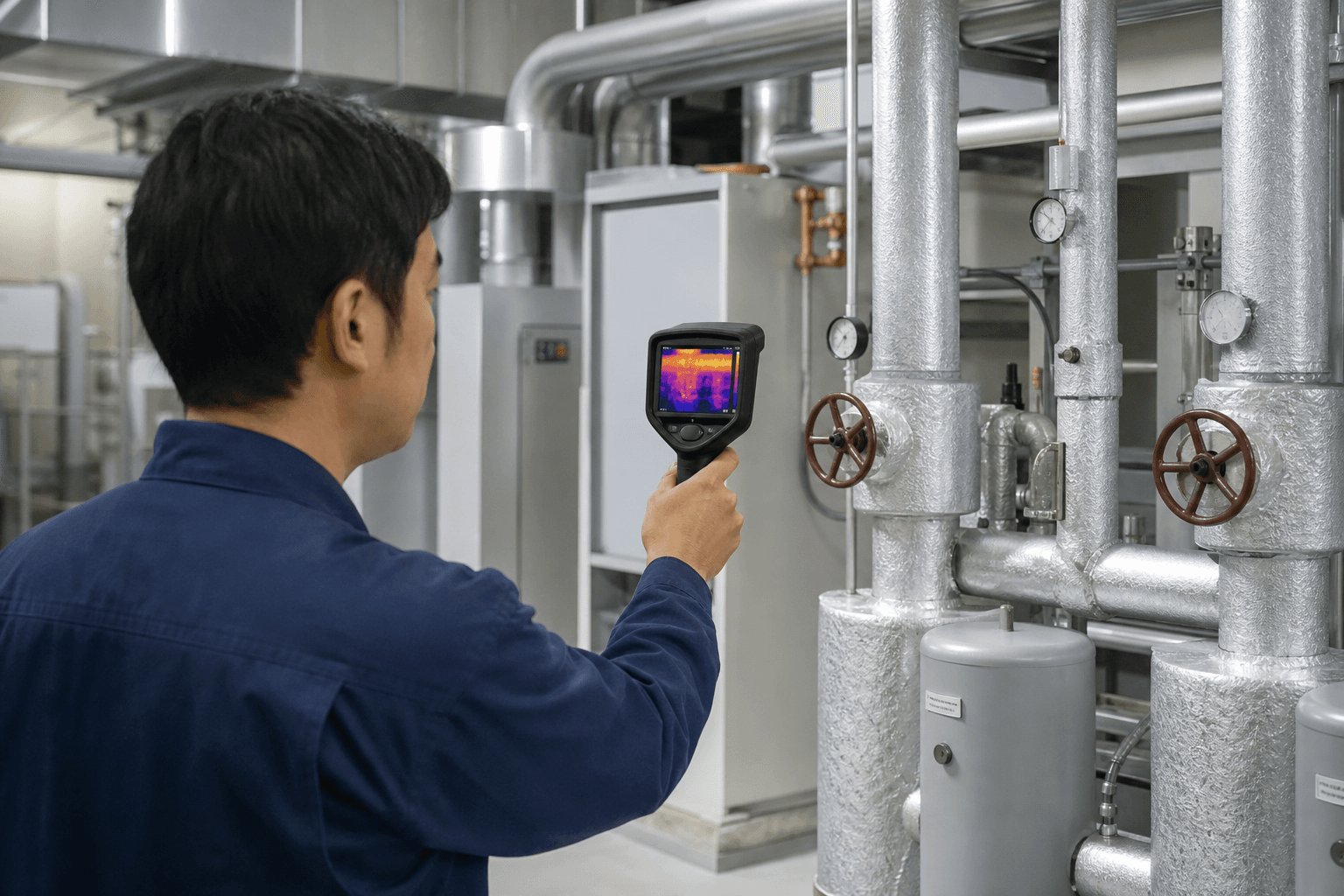

3. 配管・空調・HVAC

C5やC3-Xは、FLIR公式でも配管問題やHVAC、建物メンテナンス用途が想定されています。配管の温度分布、空調吹出口周辺、断熱状態など、目視だけでは分かりにくい温度差を探す補助になります。

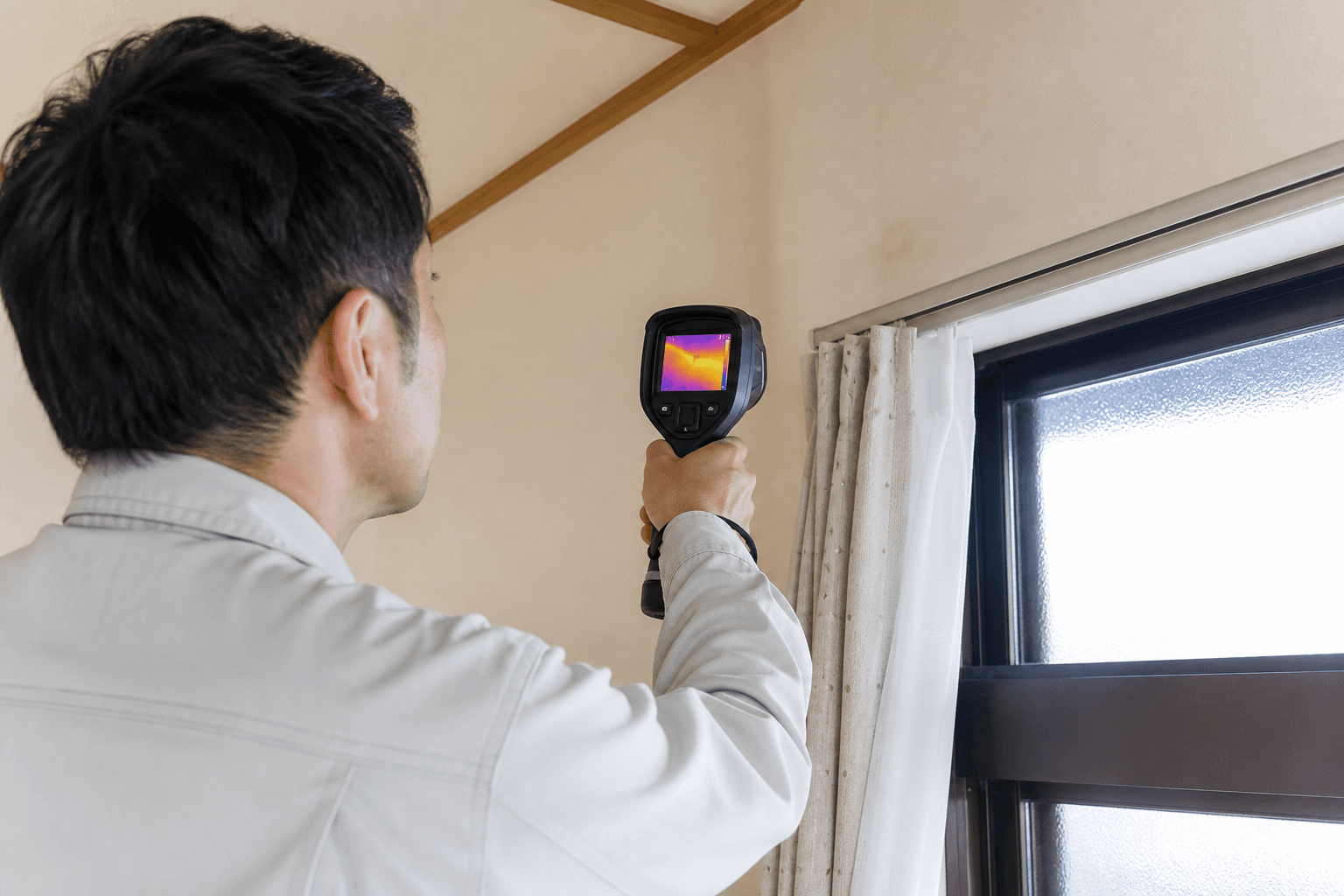

4. 建物診断

断熱不良、温度ムラ、漏水などによって壁や天井の表面温度に差が生じる場合、サーモグラフィでその兆候を見つけられることがあります。ただし、壁の中を直接透視しているわけではありません。見ているのは壁表面の温度分布です。

MSXとは？C5 / C3-X共通の重要機能

C5とC3-Xには、FLIRのMSXが搭載されています。MSXは、可視画像の輪郭情報を熱画像へ重ねることで、対象物の位置や形状を分かりやすくする機能です。分電盤では、熱画像だけだと「どの端子の温度が高いのか」を判断しにくい場合がありますが、MSXを使うとスイッチや端子などの輪郭が重なり、異常箇所を後から確認しやすくなります。

FLIR IgniteとWi-Fiは何に使う？

C5とC3-XのWi-Fiモデルは、FLIR Igniteクラウドとの連携に対応します。現場で撮影した熱画像をWi-Fi経由でIgniteへアップロードし、複数現場の画像を整理・バックアップしたうえで、点検結果を社内や顧客へ共有する流れへつなげられます。

サーモグラフィを単なる「温度を見るカメラ」として使うだけでなく、撮る → 残す → 比較する → 共有するまでつなげると、設備保全ツールとしての価値が上がります。

同じC5 89401-0202が2商品ページあるのはなぜ？

今回のExcelには、FLIR C5 Wi-Fiが2つのCRECOTE商品URLで掲載されています。商品タイトルの表記には多少違いがありますが、メーカー型式はどちらも89401-0202です。そのため、記事内では2機種として比較しません。

2026年にC8が出た今でもC5 / C3-Xを選んでよい？

2026年現在、FLIR Cxシリーズには新しいC8があります。C8は320×240 / 最大450℃ / NETD <50mKなど、C5よりさらに上位の性能を持ちます。

ただし2026年9月時点でもFLIR公式Cxシリーズには、C3-X、C5、C8、Cx5が並んでいます。重要なのは、最新モデルを買うことではなく、必要な点検性能に合うモデルを選ぶことです。

• 300℃以内の基本点検ならC3-X
• 400℃まで・160×120・1-Touchを求めるならC5
• さらに高解像度が必要ならC8

C5 / C3-X購入前チェックリスト

• □測定対象は300℃以内か
• □400℃まで必要か
• □128×96で十分か
• □160×120が必要か
• □小さな端子・部品を見ることが多いか
• □MSXを使いたい
• □Wi-Fi / Igniteを使いたい
• □1-Touch Level/Spanが必要か
• □デジタルズームが必要か
• □USB映像ストリーミングが必要か
• □IP54 / 2m落下性能で現場条件を満たすか
• □反射性の高い金属を測る機会が多いか
• □撮影後の記録・共有フローを決めているか

よくある質問

まとめ｜コンパクトサーモグラフィは「温度上限」だけで選ばない

FLIR C5とC3-Xは、どちらもポケットサイズで、MSX、5MP可視カメラ、Wi-Fi、FLIR Ignite、IP54、2m落下試験、約4時間バッテリーを持つ現場向けコンパクトサーモグラフィカメラです。

違いは、C3-X：128×96 / 300℃ / 基本点検に対し、C5：160×120 / 400℃ / 1-Touch Level/Span / ズーム / USB streamingというところにあります。

「何℃まで測れるか」だけでなく、どの大きさの異常を見たいか、どのくらい頻繁に使うか、撮った画像をどう記録・共有するかまで考えることが重要です。
