ケーブルラックの切断を効率化するには？専用カッターとコードレス電動油圧式圧着工具の選び方【2026年版】

電気工事でケーブルラックを施工していると、現場合わせで親桁を切断する場面があります。

ラックを搬入したあとに寸法を合わせたい。設備の位置変更で途中だけ切り詰めたい。既設設備を避けながら延長したい。こうした時に困るのが、「何で切るのが一番早く、後処理まで少なくできるか」です。

ケーブルラックは電線ではありません。CV線やCVT線を切るケーブルカッターと、ラックの親桁を加工する工具は、同じ「切る」作業でも選び方が違います。

この記事では、ケーブルラックを切断する工具の選び方を中心に、専用ラックカッターとコードレス電動油圧式圧着工具をどう組み合わせると現場を効率化しやすいか整理します。

ケーブルラック切断は「電線を切る工具」と分けて考える

「ケーブルラックを切る工具を探しているのに、検索するとケーブルカッターばかり出てくる」ということがあります。理由は、「ケーブル」という言葉が共通しているからです。

しかし、電線を切るケーブルカッターと、ラックの親桁を切るケーブルラックカッターは用途が違います。

ケーブルカッターは電線・ケーブルを切る

一般的なケーブルカッターは、CV、CVT、VVRなどの電力ケーブルを切るために使います。切断能力は、ケーブル外径、線種、導体断面積などで確認します。

電線の切断工具について詳しく比較したい場合は、ケーブルカッターの選び方へ役割を分けます。

ケーブルラックカッターは親桁の加工

ケーブルラックカッターは、ラックの親桁を専用刃で加工する工具です。購入前に見るべきなのは、ラックの種類、親桁寸法、材質、適合する刃、適合する油圧工具本体です。

「ケーブルが切れるからラックも切れる」という選び方はしません。

ケーブルラックを切る主な方法を比較

現場での切断方法は一つではありません。絶対順位は付けず、現場条件で比較します。

バンドソー

2026年にはPanasonicからケーブルラック100mm親桁も切断できる充電バンドソー127が登場しています。バンドソーの強みは、ケーブルラック以外にも電線管など複数の対象物へ使えることです。

グラインダーなどの切削工具

切断対象や現場条件によってはグラインダー系の工具を使う場合もあります。ただし、火花、切り粉、周囲養生、仕上げなどまで含めて考える必要があります。

専用ケーブルラックカッター

対象ラックが決まっていて、同じ加工を何度も行う場合には専用ラックカッターが候補になります。CACTUSのRAC-100は、メーカーが「QRのバリなし切断」を特長として案内しています。

専用ラックカッターが向くのはこんな現場

同じラックを繰り返し加工する

大型工場、倉庫、商業施設、設備更新など、長い距離で同じケーブルラックを施工する現場では、親桁加工の回数が増えます。加工回数が増えるほど、切断・バリ処理・切り粉の回収・次の材料のセットまで含めた1回あたりの作業時間が効いてきます。

切断後の仕上げ工程を減らしたい

RAC-100はメーカー公式で「QRのバリなし切断」と案内されています。切断後に毎回大きな手直しが必要な方法と比べ、専用工具で後工程を減らせるなら、トータルの施工時間で判断できます。

既に油圧工具を保有している

専用ラックカッターだけを見ると高価に感じる場合があります。しかし、既に対応する油圧工具を保有している会社なら、本体を共通化してアタッチメントを追加するという考え方ができます。

RAC-100とCRC-70で見るケーブルラックカッターの選び方

QR用とSR用は同じ刃ではありません。「100mmも70mmも切れる」とだけ覚えるのではなく、ラック型式と替刃の組み合わせを確認します。

QR / SD-QR 標準

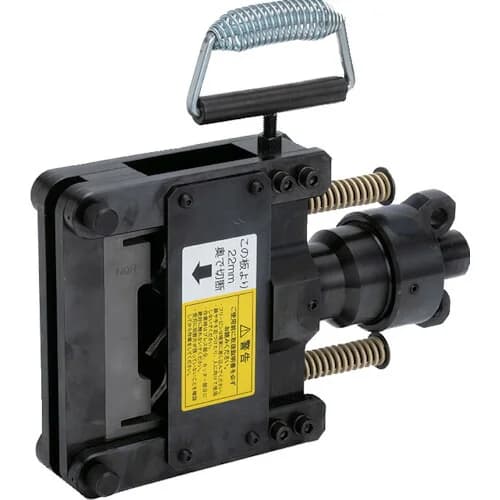

CACTUS RAC-100 ケーブルラックカッター

標準対象：

QR / SD-QR

オプション：

SR / SD-SR（オプション刃）

対応幅：

100mm / 70mm

質量：

6.7kg

サイズ：

W200×D66×H257mm

適合工具：

EV-250DL / EV-250Hi / SH-250M

メーカー公式情報関連工具を探す →

SRタイプ向け

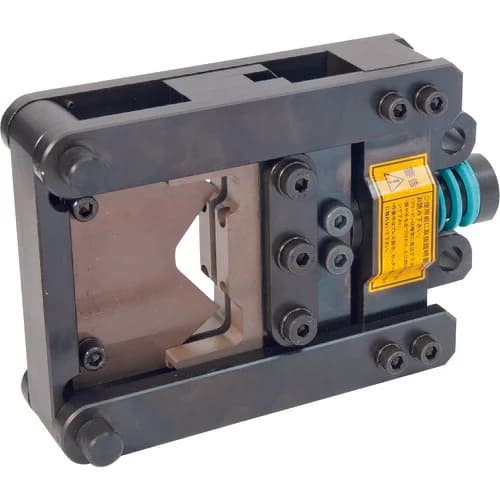

CACTUS CRC-70 ケーブルラックカッター

対象：

ネグロスSRタイプ

質量：

3.9kg

適合工具：

EV-250DL / EV-250Hi

メーカー公式情報関連工具を探す →

「大きい方を買えば全部できる」とは限らない

電設工具は、最大能力だけで選ぶとミスマッチが起きます。普段使うラック型式、加工頻度、持ち運ぶ距離、高所へ持ち上げるか、対応本体を見ます。工具の価格だけではなく、現場で毎回扱う重量も選定条件です。

コードレス電動油圧式圧着工具を「圧着専用」にしない

ケーブルラックカッターと一緒に確認したいのが、コードレス電動油圧式圧着工具です。代表例としてCACTUS EV-250DLを見ると、本来の用途は圧着ですが、多数のアタッチメントに対応しています。

14〜250mm²

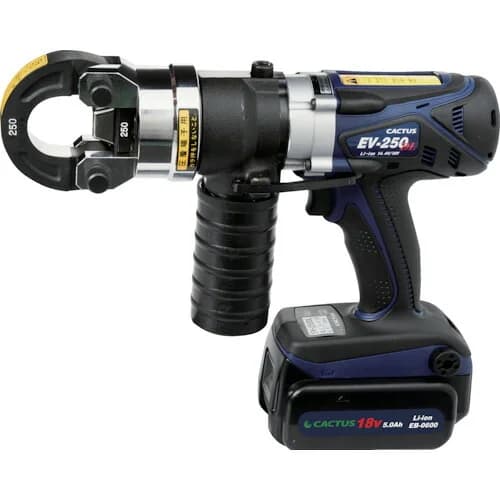

CACTUS EV-250DL コードレス電動油圧式圧着工具

圧着範囲：

14〜250mm²

電源：

DC18V / 14.4V

公称出力：

125kN

質量：

4.3kg（電池パック・ダイス含む）

250mm²圧着：

約12秒

作業可能回数：

約130回（18V 5.0Ah時の目安）

ヘッド：

360度回転

メーカー公式情報関連工具を探す →

太い電線の圧着を手作業から電動化する判断については、電線の圧着作業を効率化する判断基準で詳しく解説しています。

本体を共通化して作業を増やす

EV-250DLはメーカーの適合表で、RAC-100、CRC-70、ケーブルカッター、全ネジカッター、鉄筋カッター、T形圧縮、ノックアウトパンチ、レースウェイカッターなど多くのアタッチメントに対応しています。

圧着器を買うではなく、電気工事の油圧作業をまとめるベース工具を持つという見方ができます。EV-250DL本体だけでラックを切るのではなく、適合アタッチメントを装着して使用します。

ラック切断と圧着を「1日の作業フロー」で見る

工具選定を商品単体だけで考えると、「高い」「重い」という比較で終わってしまいます。電気工事の1日の流れで考えます。

購入前に確認したい7項目

急速充電器一覧を見る（使用工具への適合確認が必要です）

一緒に持ち込みやすい現場用品

ラック切断・油圧工具と相性が良いのは、主に収納・搬送・位置出しです。工具箱・L-BOXX・バッグ等を、主役工具を現場へ持ち込む文脈で整理します。

• TRUSCO 大型車載用工具箱 棚1段付 FT9000重量のある電設工具・アタッチメントを車載保管
• BOSCH L-BOXX ボックスM LBOXX136Nダイス・小物・周辺工具の整理
• BOSCH L-BOXX ボックスL LBOXX238N工具・付属品の現場搬入
• TRUSCO 建築・土木現場用バックパック KENdoSEL両手を空けて小物・測定具を搬入
• KNIPEX ツールバッグ 400×200×340mm電設工具・手工具のまとめ持ち

切断工具だけでなく保護具もセットで考える

メーカー取扱説明書でも、切断後の端面に触れないよう注意されています。専用カッターでバリを抑えられても、金属材料の端面を扱う作業であることは変わりません。

• 耐切創手袋
• 安全靴
• 現場照明
• 端材回収

よくある失敗

法人導入チェックリスト

• ✓ラックメーカーを確認した
• ✓QR / SRを確認した
• ✓幅を確認した
• ✓材質・表面処理を確認した
• ✓工具能力の範囲内
• ✓アタッチメントの対応本体を確認した
• ✓圧着範囲を確認した
• ✓ダイス構成を確認した
• ✓電池・充電器の適合を確認した
• ✓予備電池・充電計画を決めた
• ✓現場までの搬入方法を決めた
• ✓ケース・工具箱を用意した
• ✓耐切創手袋を準備した
• ✓安全靴を確認した
• ✓十分な現場照明がある
• ✓切断片・端材の回収方法を決めた

よくある質問

まとめ｜ラック切断は「切れる工具」ではなく、後処理と本体共通化まで見る

ケーブルラックの切断工具は、単純に「切れるか」だけで選ぶものではありません。ラック型式、寸法、材質、切断後の仕上げ、切り粉・端材、工具重量、対応本体、現場で他に行う作業を確認します。

すでにコードレス電動油圧式圧着工具を使っているなら、ラックカッター等のアタッチメントを追加し、圧着・切断・加工を1つの油圧工具システムとして考える方法があります。一方で、ラック以外の材料も頻繁に切るならバンドソー等の汎用工具が向く場合があります。

「この現場では何を何回加工するか」から逆算すると、購入後に使われる工具を選びやすくなります。
