アンカー引張試験機はどれを選ぶ？簡易型・非破壊型・付着力試験機の違い

結論｜最初に「何を測るか」で4タイプに分ける

Excelの商品群には、同じ「引張試験機」という言葉で検索されても、試験の目的が異なる機種が含まれています。アンカーを所定荷重まで確認する機種と、接着面を剥がれるまで載荷する機種を混同すると、測定できないだけでなく、試験対象を意図せず破壊するおそれがあります。

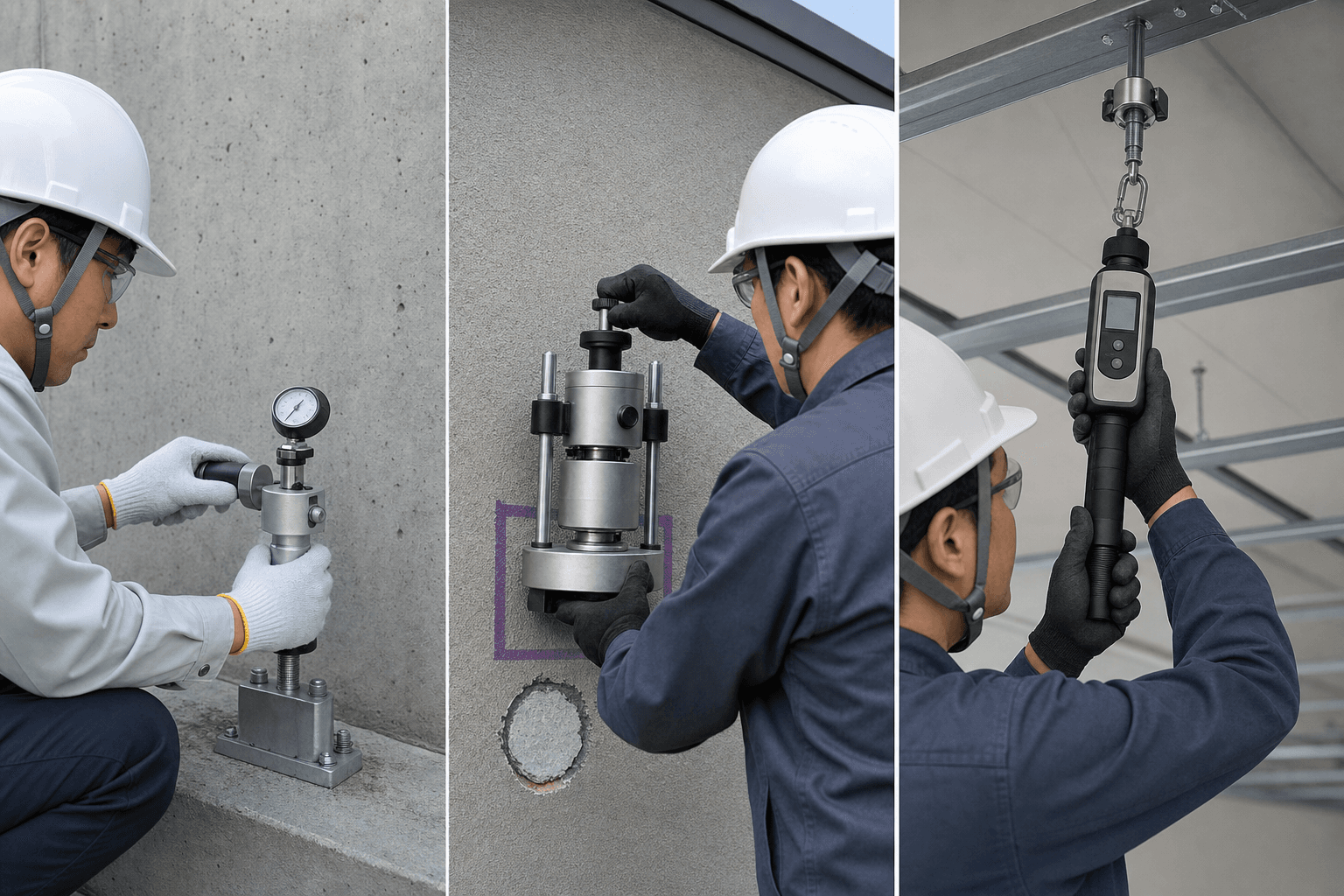

アンカーの非破壊確認と付着力の破壊試験を混同しない

非破壊確認は、破壊荷重より小さい範囲で載荷する

アンカーの非破壊引張試験は、アンカーと母材の破壊荷重を超えない範囲で、確認したい荷重を加える考え方です。確認荷重に達したこと、必要に応じて変位、異常の有無などを記録します。「非破壊」という名称だけで損傷が起きないと断定せず、偏心、施工状態、母材のひび割れ、過大荷重に注意します。

付着力試験は、接着面が剥離・破壊するまで載荷する

RTシリーズが対象とする接着・付着力試験は、試験対象の接着面や付着面が剥離・破壊するまで荷重を加え、荷重と試験面積から評価する試験です。試験片や下地に損傷が残る前提で、補修方法、飛散防止、周辺の立入り管理まで計画します。

最大荷重6kN・10kN・20kN・30kN・100kNの選び方

「大きい機種を買えば兼用できる」と考えると、重量、設置スペース、費用、操作性が合わないことがあります。最初に必要な確認荷重または想定破断荷重を決め、その値を無理なく測定できる範囲から候補を絞ります。

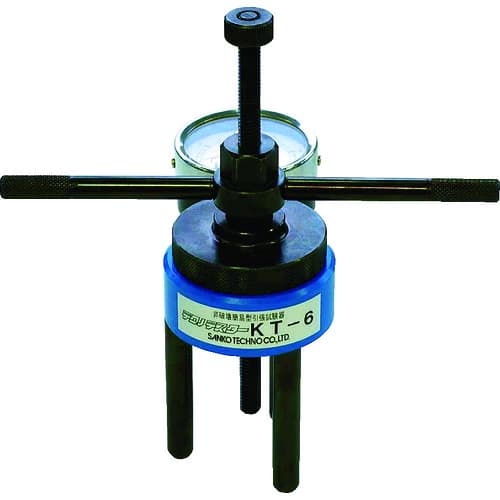

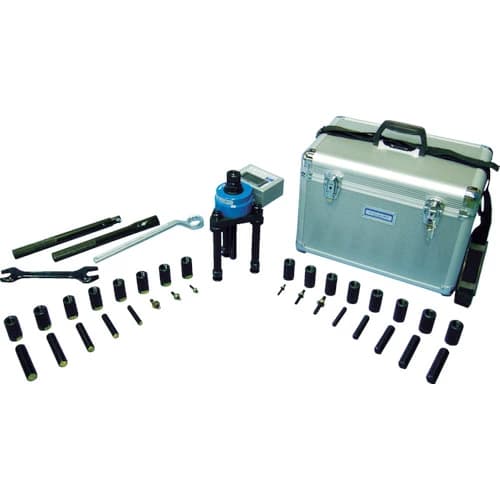

KT-6とAT-10DⅡの違い｜簡易型かデジタル記録型か

どちらもアンカー確認の候補ですが、荷重範囲と記録方法が大きく異なります。小径アンカーを簡易に確認する用途へ100kN機を持ち込む必要があるとは限りません。一方、荷重変位曲線や試験データの提出が必要な現場では、KT-6では要件を満たせない可能性があります。

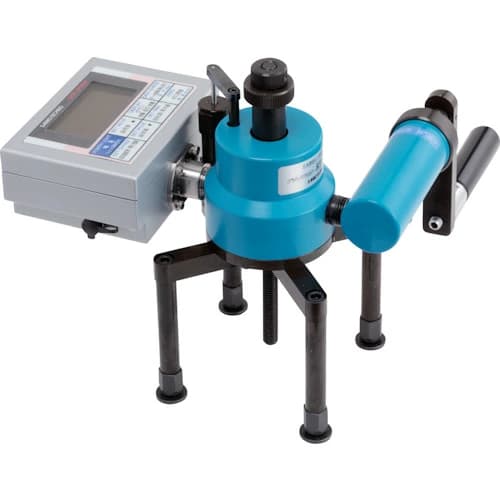

RT-1000LDⅡ・RT-2000LDⅡ・RT-3000LDⅡの違い

RTシリーズは、外装材施工の研究・開発から現場管理までを想定した接着・付着力引張試験器です。最大荷重が10・20・30kNと上がる一方、最大変位量は18・14・10mmと異なります。試験面積と想定付着強度から必要荷重を計算し、余裕だけでなく変位量と設置幅も確認します。

接着・付着力型

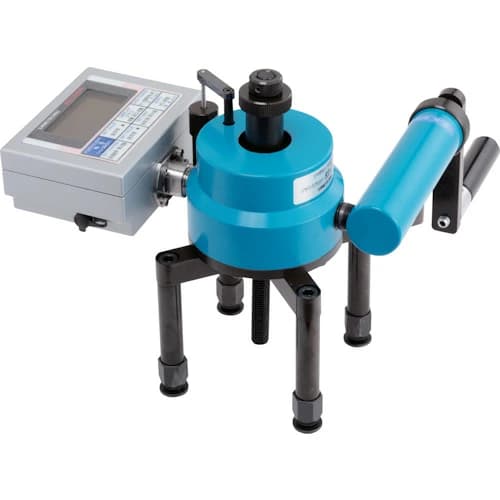

RT-2000LDⅡ

型式：RT-2000LDⅡ／EC管理コード：RT2000LD2

最大荷重

20kN

対象・用途

外装材・塗膜・下地などの付着力試験

向く現場

10kN機より高い荷重域が必要な付着力試験

解決できる課題

試験対象と面積から20kNクラスが必要

購入前確認

最大荷重だけで選ばず、試験面積、要求される付着強度、治具、最大変位量、設置幅、後継・在庫状況を確認。

RT-2000LDⅡを確認する →

接着・付着力型

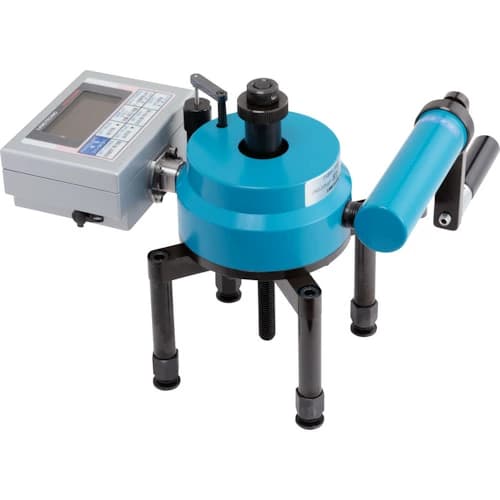

RT-3000LDⅡ

型式：RT-3000LDⅡ／EC管理コード：RT3000LD2

最大荷重

30kN

対象・用途

外装材・塗膜・下地などの付着力試験

向く現場

RTシリーズでより高い荷重域を測定したい場合

解決できる課題

20kNを超える想定荷重に対応する候補が必要

購入前確認

最大変位量は機種で異なります。試験面積、治具、設置幅、対象材、破断時の飛散対策、後継・在庫状況を確認。

RT-3000LDⅡを確認する →

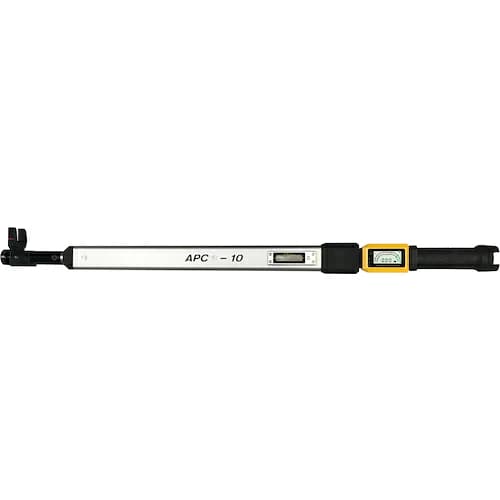

APC-10Bが向く吊天井・多数点確認

APC-10Bは、吊天井ボルトの強度確認に特化した荷重確認試験機です。最大10kN、設定荷重値のロック、CSVデータ保存、防滴仕様などが示されており、多数点を一定条件で確認する運用に向きます。ボルトの側面から専用治具を取り付ける方式は、設備がすでに設置されている場所の点検負担を減らす候補です。

ただし、APC-10Bは一般的な金属系アンカーを100kNまで測定するAT-10DⅡの代替ではありません。「最大荷重が10kNだからRT-1000LDⅡと同じ」とも判断できません。対象、治具、試験方向、判定方法が異なります。

アンカー引張試験機の選定手順

1. 試験目的を確定：アンカーの非破壊確認、付着面の破壊試験、吊天井ボルトの多数点確認を分ける。
2. 確認荷重・想定破断荷重を確定：試験機の最大荷重から逆算せず、試験計画を先に決める。
3. 対象の寸法を実測：アンカー径、ねじ規格、ピッチ、突出長、試験面積、周囲スペースを測る。
4. 治具を照合：カップリング、アダプター、D筋チャック、付着試験用治具、吊りボルト専用治具を確認する。
5. 記録要件を確認：最大荷重だけか、変位、曲線、日時、CSV、提出帳票まで必要かを分ける。
6. 現場適合を確認：設置幅、壁際、隅部、足場、高所、電源、雨水、飛散・落下の危険を確認する。
7. 校正・保守を決める：校正周期、証明書、修理窓口、予備機、消耗品、ソフト対応を確認する。
8. 現行品を再確認：AT-10DⅡ、RTシリーズ、APC-10Bは後継機情報を確認し、長期運用まで比較する。

試験前に確認する設置条件・治具・記録

アンカー周囲の必要幅と偏心を確認する

試験機の脚や反力部が、配管、架台、壁、段差へ干渉すると正しく設置できません。治具の中心とアンカー軸がずれた偏心載荷は、測定誤差や思わぬ破損につながります。現場写真だけで判断せず、アンカー中心から障害物までの寸法を測ります。

カップリングと突出長を発注前に照合する

「M10対応」と書かれていても、ねじ規格や取付状態によって必要な治具は変わります。標準付属品、別売品、消耗品、紛失時の単品供給を一覧にして見積へ含めます。

試験番号と結果をひも付ける

データ保存機能があっても、試験位置やアンカー番号との対応が曖昧では品質記録として使いにくくなります。平面図、写真、試験番号、日時、担当者、設定荷重、最大荷重、変位、判定、異常を同じルールで記録します。

荷重・変位・試験結果をどう記録するか

試験機を選ぶ段階で、現場が必要とする記録の粒度を決めておくと、アナログ簡易型で足りるのか、荷重・変位を保存できるデジタル型が必要なのかを判断しやすくなります。単に最大荷重の数字を書き写すだけでは、どの位置を、どの条件で、誰が試験したかを後から追跡できません。

最低限、試験位置と設定条件をひも付ける

試験番号、建物・階・通り芯、アンカーまたは試験片の位置、対象型式、施工日、試験日、担当者、使用試験機、校正期限、使用治具、設定荷重を同じ様式へ記録します。写真を残す場合は、全景、試験前、試験機設置、最大荷重到達、試験後の状態を試験番号と一致させます。

荷重と変位は、試験目的に合わせて読む

アンカーの確認試験では、所定の確認荷重へ到達したか、載荷中に異常な変位や母材のひび割れがないかを確認します。付着力試験では、最大荷重だけでなく、試験面積、破断位置、下地・接着層・仕上げ層のどこで剥離したかを記録します。同じ数値でも試験面積や破断位置が異なれば、評価の意味は変わります。

デジタル保存機能があっても、現場番号は自動では付かない

AT-10DⅡやRTシリーズの保存データ、APC-10BのCSVは、記録作業を助ける機能です。しかし、保存順と現場の試験位置を対応させる運用がなければ、後から結果を特定できません。試験前に番号を発行し、機器データ、写真、平面図、紙または電子帳票で同じ番号を使います。

アンカー引張試験機は購入とレンタルのどちらがよいか

高額な試験機は、購入価格だけで判断せず、試験頻度、緊急対応、機種の固定度、校正・保管・修理の体制まで含めて比較します。今回の商品ページへ送客する記事であっても、単発現場に購入を無理に勧めるのではなく、継続利用する法人が購入によって得られる利点を具体的に示す方が、信頼と成約の両方につながります。

購入が候補になる法人

同じ試験目的・荷重範囲を年間を通して繰り返し使う、急な検査に即応したい、社内の操作教育と校正台帳を整備できる、現場ごとに借りる手配時間や送料を減らしたい場合は購入が候補です。特にKT-6のような常備しやすい簡易型や、APC-10Bのように多数点を反復確認する専用機は、利用回数を具体的に見積もります。

レンタルも比較した方がよいケース

年に数回しか使わない、案件ごとに必要荷重や治具が変わる、旧型から後継機への移行期、校正・修理・保管を自社で管理しにくい場合はレンタルも比較対象です。レンタルでは、希望日に必要な機種と治具を確保できるか、校正書類、破損時の負担、延長料金、返却期限まで確認します。

購入を選ぶ場合は、本体価格だけでなく、対象径ごとの治具、校正、修理、予備電池、記録ソフト、教育、後継機への移行まで見積条件へ入れます。商品ページでは価格や在庫が変動するため、最新条件を確認してください。

よくある選び方・使い方の失敗

法人購買・校正・現場配備チェックリスト

6商品の仕様・用途比較

Excelに掲載された7行は、AT-10DⅡが重複していたため、実商品は6点です。URLと画像は重複行を除いて各1件を使用しています。下表は選定の入口であり、最終発注前には商品ページとメーカー一次情報を照合してください。

仕様確認に使用した一次情報

記事公開時は、商品名だけで仕様を推測せず、メーカー公式の製品ページ、取扱説明書、最新カタログ、商品ページの順で照合します。特に後継機への切替、付属治具、校正、ソフトウェア対応は更新される可能性があります。

• サンコーテクノ「試験機」製品分類
• サンコーテクノ「テクノテスター KT-6／KT-20」
• サンコーテクノ「テクノテスター AT-10DⅡ」
• サンコーテクノ「テクノテスター RTシリーズ」
• サンコーテクノ「製品Q&A」
• トラスト「アンカープロチェッカー APCシリーズ」

よくある質問

まとめ｜最大荷重より先に、測定対象と試験目的を決める

小径アンカーの簡易確認はKT-6、幅広い径を荷重・変位とともに記録する非破壊確認はAT-10DⅡ、外装材や塗膜の付着力試験はRTシリーズ、吊天井ボルトの多数点確認はAPC-10Bが候補です。同じ10kNでもRT-1000LDⅡとAPC-10Bは目的が違い、同じアンカー用でもKT-6とAT-10DⅡは荷重範囲と記録性が違います。

発注前に、確認荷重、アンカー径、ねじ規格、突出長、治具、設置幅、記録要件、校正、現行・後継品を一つずつ確認してください。商品ページは候補の仕様確認に使い、最終的な試験方法と判定条件は設計・施工要領と現場責任者の指示に従います。
